- Látigo colineal con 3 dB formado por una sección de 3/8 , una bobina enfasadora, y de otra sección de 5/8.
- Todos los materiales son de máxima calidad profesional.
- Funcionamiento en banda ancha - 1240–1300 MHz – no requieren ajuste.
- Soporte X de acero inoxidable con sistema de fijación del látigo con rosca M6.
- Instalación sencilla en orificio de 18 mm con acceso exclusivo desde el exterior.
- Modelos disponibles con soporte X (rectangular), soporte CX (circular) y soporte MM(magnético).
- Disponibilidad de dos tipos de conexión:
- soporte X, soporte MM: conexión FME (suministrado sin cable).
- soporte XP4 : Clable RG 58 de 4m fijo, baja pérdida terminado en conector FME.

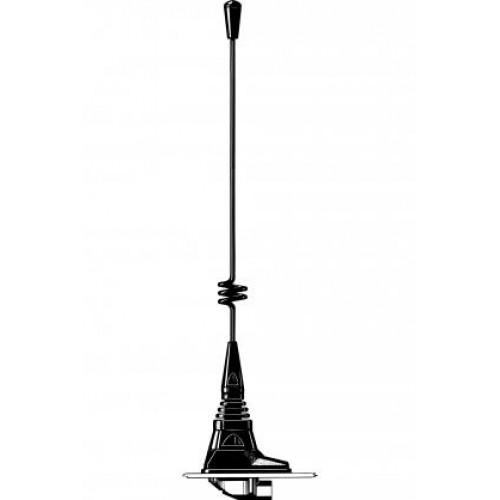

Antenas WhipMU 23-3-X
Antena móvil colineal con 3 dB para la banda de radioaficionado de 23 cm : 1240–1300 MHz
Descripción
Especificaciones
| Eléctrico ES | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mecánico ES | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
Designaciones de pedido
| Modelo | Producto No. | Descripción | |
|---|---|---|---|
| MU 23-3-X | 130001259 | X-mount (oblong) with FME-system | |
| MU 23-3-CX | 130001261 | CX-mount (circular) with FME-system + FME-connector | |
| MU 23-3-XP4 | 130001260 | XP4-mount (oblong) with 4 m cable + FME-connector | |
| MU 23-3-CXP4 | 130001262 | CXP4-mount (circular) with 4 m cable | |
| MU 23-3-MM | 130001264 | MM-mount (magnetic) with FME-system |
Todos los látigos son compatibles con todos los soportes inferiores.
Accesorios Sistema FME
| FME-CABLES | |
|---|---|
| MODELO | LONGITUD |
| 1 m FME | 1 m |
| 2 m FME | 2 m |
| 3 m FME | 3 m |
| 4 m FME | 4 m |
| 5 m FME | 5 m |
| 6 m FME | 6 m |
| 4 m FME-white | 4 m blanco |
| 6 m FME-white | 6 m blanco |
| 12 m FME-white | 12 m blanco |
| 18 m FME-white | 18 m blanco |
| CONECTORES FME | |
|---|---|
| TYPE | CONNECTOR |
| FME-FME | FME-FME |
| FME-P | Prolongation |
| FME-N | N |
| FME-FSMA | FSMA |
| FME-BNC | BNC |
| FME-TNC | TNC |
| FME-UHF | UHF |
| FME-MUHF | Mini-UHF |
| FME-EMUHF | acodado-MUHF |
| FME-EBNC | acodado-BNC |
| FME-ETNC | acodado-TNC |
| FME-SMA | SMA |
Para más información referente a otros tipos de cables FME, por favor consulte la página de información de cables en la sección ACCESORIOS de nuestro catálogo.
Instalacion
Esta antena debe instalarse en el techo del vehículo para asegurar la mejor cobertura omnidireccional. La instalación puede realizarse exclusivamente desde el exterior perforando un agujero de 18 mm de diámetro, o desde el interior con un orificio de 14 mm de diámetro. Si se instala en el orifico de 14 mm de diámetro, retire el anillo de plástico inferior de la junta de guarnición con un ‘cutter’ afilado.
Si desea lavar el vehículo en un tunel de lavado, retire el látigo utilizando una llave fija de 9 mm. Tras el lavado, recoloque el látigo y apriételo ligeramente con la llave.
El MiniMag (abreviado:MM) es un soporte magnético pequeño y ligero de alto poder adherente. Una capa de silicona aplicada a la superficie de contacto protege el techo del vehículo y asegura la máxima fricción.
2. Installation Steps
No utilice selladora en las juntas de goma u otros lugares.
3. Ajuste
La antena se suministra ajustada a dos frecuencias únicas y no requiere ajuste posterior.
Observaciones
Por razones de seguridad :
- Cuando utilice la MU 23-3-MM, la velocidad del vehículo no debe exceder los 130 km/h.
- Si utiliza el soporte MM con otros látigos, la longitud de los mismos nunca debe sobrepasar los 320 mm, y la velocidad del vehículo no debe exceder los 115 km/h.
1. Dimensiones de Instalacion
