DiplexoresPRO-DIPX 240/330-N XS

Diplexor para las bandas de 0 - 240 MHz y 330 - 1300 MHz

Descripción

Diplexor para combinar o dividir las dos bandas de frecuencia de 0 a 240 MHz y de 330 a 1300 MHz.
Excelente cobertura de la banda ancha.
Puede utilizarse para combinar, por ejemplo, VHF LMR y TETRA/GSM en una misma antena multibanda.
Modelo más pequeño en carcasa de aluminio molido.
Altísima resistencia mecánica.
PRO-DIPX 240/330-N XS está recubierto con vinilo negro para evitar la corrosión.
Suministrado con herrajes para montaje en panel.
Conectores N en todas las terminaciones.

Especificaciones

Eléctrico ES

Modelo

PRO-DIPX 240/330-N XS

Frequencia

Puerto bajo ant : 0 - 240 MHz
Puerto alto ant : 330 - 1300 MHz

Potencia Máx. De Entrada

35 W

Pérdida De Inserción

0 - 240 MHz : ≤ 0.8 dB
330 - 1300 MHz : ≤ 0.8 dB

Impedancia

50 Ω

Aislamiento

De puerto bajo a puerto alto: ≥ 40 dB

ROE	LOW port : < 1.5:1 HIGH port : 300 - 1000 MHz < 1.5:1 HIGH port : 300 - 1000 MHz : < 1.5:1 HIGH port : 1000 - 1300 MHz : < 1.8:1br/> HIGH port : 1000 - 1300 MHz : < 1.8:1

Mecánico ES

Conexión(s)

Bajo : N
Alto : N
Antena : N

Dimensiones

96 x 80 mm x 32 mm

Peso	Aprox. 0.35 kg

Montaje

4.2 mm dia (4 orificios)

Ambiental

Rango De Temperatura De Funcionamiento

-30 °C to +60 °C

Protección De Ingreso

IP64

Designaciones de pedido

Modelo	Producto No.
PRO-DIPX 240/330-N XS	200002343

Detalles de Montaje

Todas las dimensiones se dan en mm.

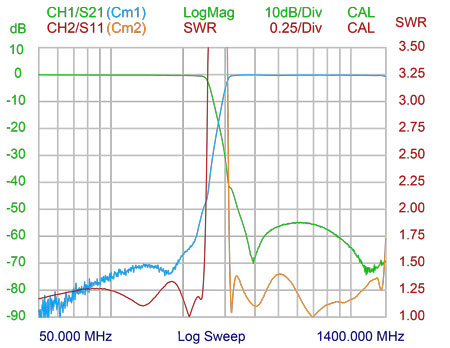

Curvas Tipicas de Respuesta

Instalacion

El PRO-DIPX 225/330-N XS permite utilizar una sola antena para dos transceptores (uno en cada margen de frecuencia). Ver figura abajo. La antena debe ser de doble frecuencia, es decir, resonante en las frecuencias utilizadas en las dos bandas.

Los transceptores pueden usarse independientemente sin influencia de degradación el uno en el otro. Normalmente, el diplexor se instala cerca de los transceptores y sólo se utiliza un cable entre el diplexor y la antena. El diplexor es adecuado tanto para estaciones base como para aplicaciones móviles.

Las principales funciones del diplexor son impedir que el transceptor en la banda contraria destruya la entrada individual del receptor y asegurar una vía con baja pérdida entre el transceptor y la antena que no está cargada por la otra ramificación.

El transceptor puede trabajar con cualquier conjunto de transceptores que operen dentro de las bandas de frecuencia de 0 a 225 MHz y de 330 a 1300 MHz.

Hay antenas de doble frecuencia disponibles tanto para aplicaciones móviles como de estación base.
