- Antena de máxima calidad y muy eficaz, de 0.9 m de altura.
- Soporte Z de acero inoxidable con articulación de bola y sistema de fijación de látigo con palomilla.
- A pesar de sus pequeñas dimensiones, la carga por el extremo superior y la distancia logo periódica entre las espiras helicoidales resultan en un funcionamiento excepcionalmente bueno.
- Montaje sencillo con acceso únicamente desde el exterior.
- Disponibilidad de dos tipos de conexión::
- Soporte Z : conexión FME (el cable FME debe pedirse por separado).
- Soporte ZP4: cable fijo RG58 de 4 m terminado en conector FME.
Antenas WhipDHX 27 5/8-KFZ
Antena móvil helicoidal logoperiódica de “5/8” para la banda ciudadana de 27 MHz
Descripción
Especificaciones
| Eléctrico ES | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
| Mecánico ES | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
Designaciones de pedido
| Modelo | Producto No. | Descripción | |
|---|---|---|---|
| DHX 27 5/8-KFZ | 130000593 | Z-mount with FME-system | |
| DHX 27 5/8-KFZP4 | 130000594 | ZP4-mount with 4 m cable and FME connector |
Instalacion
Esta antena se suministra con un soporte tipo Z. El látigo se sujeta al soporte mediante nuestro sistema de unión estándar de junta articulada y tornillo de palomilla. La rótula de bola ajustable garantiza que el látigo siempre quede colocado en posición vertical, independientemente del ángulo del punto de instalación.
El soporte Z es especialmente adecuado para su instalación en el techo del automóvil debido a la posibilidad instalación con acceso exclusivo desde el exterior. Sin embargo, la antena se puede instalar en cualquier parte del automóvil, pues el soporte Z también es igualmente adecuado para instalarlo, por ejemplo, en el guardabarros o sobre el maletero.

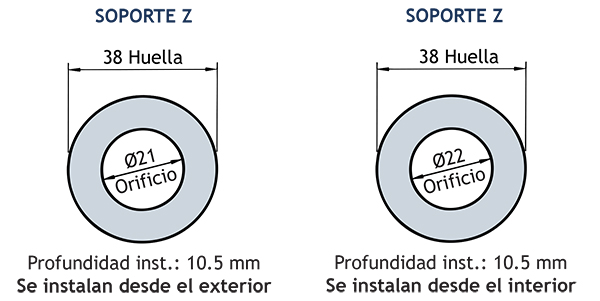

1. Dimensiones de Instalacion
2. Fases de la Instalación
No utilice selladora en las juntas de goma u otros lugares.
Todos los látigos son compatibles con todos los soportes inferiores.
3. Ajuste
La antena debe ajustarse utilizando el medidor de ROE. Suelte la tuerca de unión del extremo superior del látigo y gire del tornillo de ajuste aprox. 1 cm hasta obtener la mejor ROE posible. Fije firmemente la tuerca de unión.
