Antenas WhipGF 402/...

Antena móvil GlassFix® con 2 dB para la banda de 450 MHz

Descripción

  • Antena móvil colineal con 2 dB para la banda de 450 MHz con sistema de montaje GlassFix®.
  • Instalación en el cristal de la ventana del vehículo sin necesidad de hacer agujeros.
  • El sistema de doble adherencia garantiza una fijación del látigo rápida y segura.
  • La unidad de acoplamiento interna alimenta a la antena externa a través del cristal de la ventana.
  • Diseño de media onda - no requiere plano de tierra.
  • Un alto posicionamiento de la antenada el mismo rendimiento que una antenaconvencional de techo.
  • Sistema de cableado rápido FME (el cable debe pedirse por separado).
  • Sencillo procedimiento de ajuste mediante el tornillo de sintonización de la unidad de acoplamiento.
  • Fácil retirada del látigo para el lavado del vehículo.
  • Junta basculante de 180° para el ajuste del ángulo.
  • Si fuera necesario desinstalar la antena, un rápido procedimiento de desmantelamiento no dejará ni rastro de la instalación.
NOTA Las antenas GF no son adecuadas para cristales térmo-reflectantes de vehículos.

Especificaciones

Eléctrico ES
Modelo GF 402/...
Frequencia Banda de 450 MHz cubierta por 2 modelos ajustables
Tipo De Antena Antena móvil colineal GlassFix®
Potencia Máx. De Entrada 25 W
Polarización Vertical
Impedancia 50 Ω
ROE ≤ 1.3 @ frec. de resonancia
Ancho De Banda ≥ 8 MHz @ ROE ≤ 2.0
≥ 15 MHz @ ROE ≤ 3.0
Ganancia (EIA RS-329-1) 2 dB
Mecánico ES
Materiales Látigo :
Acero inoxidable y latón cromados en negro.
Soporte e unidad interna :
Plástico resistente al medioambiente.
Metales anti-corrosivos y protegidos contra la corrosión.
Cable El cable FME debe pedirse por separado
Color Negro
Altura Aprox. 580 mm
Peso Aprox. 0.09 kg
Montaje En la ventana del vehículo con cola de silicona.
(Requiere área de 52 x 47 mm libre de obstrucciones para la instalación)
Espesor De Vidrio 2.5 - 7 mm

Diagram and Mounting

FME-SYSTEM ACCESSORIES

For further information about other types of FME-cables and FME-connectors, please compare the cable and connector data sheets under accessories.

ASSEMBLY DETAILS

Designaciones de pedido

Modelo Producto No. Frecuencia
GF 402/s Replaced by GF 404/s (130000786) 380 ... 410 MHz
GF 402/l 130001885 406 ... 440 MHz
GF 402/h 130000781 430 ... 470 MHz
Accessories FME-Cables
1 m FME(f) 130000437
2 m FME(f) 130000447
3 m FME(f) 130000457
4 m FME(f) 130000466
5 m FME(f) 130000474
6 m FME(f) 130000483
4 m FME-white(f) 110000064
6 m FME-white(f) 110000066
12 m FME-white(f) 110000068
18 m FME-white(f) 110000069
Accessories FME-Connectors
FME(f)-FME(f) 130000583
FME(m)-P(m) (Prolongation) 130000565
FME(m)-N(m) 130000571
FME(m)-FSMA (Female-SMA) 130000578
FME(m)-BNC(m) 130000566
FME(m)-TNC(m) 130000569
FME(m)-UHF(m) 130000572
FME(m)-MUHF(m) (Mini-UHF) 130000573
FME(m)-EMUHF(m) (Elbow-MUHF) 130000582
FME(m)-EBNC(m) (Elbow-BNC) 130000580
FME(m)-ETNC(m) (Elbow-TNC) 130000581
FME(m)-SMA(m) 130000577

Accesorios Sistema FME - Nota

Para más información referente a otros tipos de cables FME, por favor consulte la página de información de cables en la sección Accesorios de nuestro catálogo.

1. Antes de la instalación

  • Cuando seleccione el lugar de instalación, tenga en consideración: la posición del retrovisor, la trayectoria de los limpiaparabrisas y resistencias desempañadoras (cuando se instale en la ventana trasera). La visibilidad del conductor no debe quedar obstruida.
  • La máxima curvatura permitida de la superficie del cristal en el punto de instalación, es de 2 mm por 100 mm de longitud.
  • La temperatura ambiental y del vehículo durante la instalación debe estar por encima de los 15 °C, y las superficies a encolar deben estar limpias y secas.

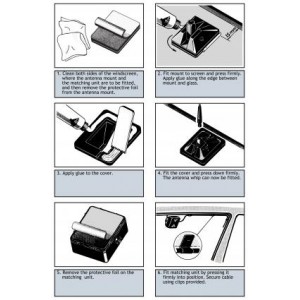

2. Instalación

GF 2 70 151 230 401 2 4 5 instal ES

No utilice selladora en las juntas de goma u otros lugares.



3. Tras la instalación

  • Dejar secar la cola de silicona durante unas 2 horas a una temperatura superior a los 15 °C. Para garantizar la total resistencia del soporte, se recomienda no colocar el látigo antes de las 24 horas.

4. Instrucciones para el ajuste

  • Inserte un vatímetro tipo potencia directa/reflejada entre el transmisor y la antena.
  • Active el transmisor y observe la potencia directa y reflejada.
  • Ajuste el tornillo de sintonización de la unidad de acoplamiento hasta obtener la mínima potencia reflejada (de retorno).

KIT DE REINSTALACIÓN

Disponible Kit de reinstalación con todo lo necesario para para transferir la antena a otro vehículo, bajo pedido de »GF-RK«.

Aviso: Precauciones de seguridad

Las antenas montadas en el parabrisas pueden originar fuerzas de campo relativamente altas en la cabina de pasajeros y cerca del salpicadero.

  1. Para prevenir los riesgos para la salud debidos a la radiación de la RF, las personas no deben acercarse a menos de 30 cm del látigo de la antena (potencia de salida del transmisor a la unidad de acoplamiento: 20 W). (DIN 57 848).
  2. Las señales de RF del salpicadero pueden causar interferencias en el equipamento electrónico del coche como la radio, dispositivos asistidos por ordenador, sistemas de frenos, ignición electrónica, relés, etc. Algunos vehículos son más susceptibles que otros a esas perturbaciones. El instalador es responsable de llevar a cabo una verificación profunda del correcto funcionamiento, bajo cualquier condición, de tales circuitos antes de finalizar la instalación.

El adhesivo de silicona incluido contiene ácido acético y fungicidas. Manténgalo fuera del alcance de los niños y guárdelo adecuadamente.

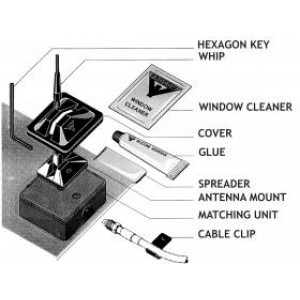

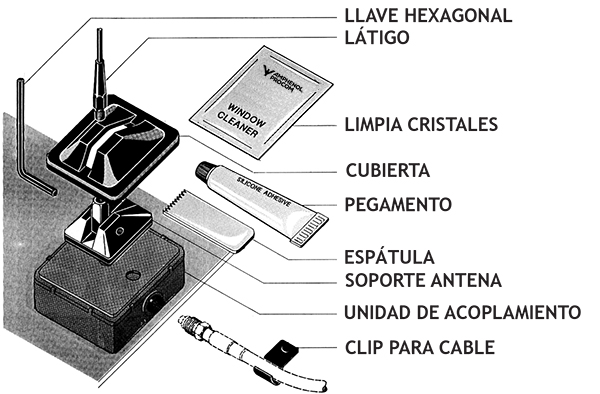

Detalles del ensamblaje

Detail GF m lim ES
