PRO-PHY150-4

Combinadores híbridosPRO-PHY150-4

Combinador híbrido de anillo de 4 canales para transmisores de 150 MHz

Descripción

  • Para combinar cuatro transmisores o receptores en la misma antena.
  • Mejor utilización de una buena posición de antena.
  • Tres antenas en el mismo transmisor o receptor.
  • La única opción de combinación para espaciado muy pequeño de frecuencias Tx-Tx.
  • Suministrado con carga de 30 W (con opción de otras cargas o sin carga).

Especificaciones

Eléctrico ES
Modelo PRO-PHY150-4
Tipo De Filtro Punto de unión híbrido
Frequencia 136 - 175 MHz (ver ordenando)
Potencia Máx. De Entrada 40 W por canal (max. 130 W con una carga mayor)
Pérdida De Inserción < 6.3 dB ±0.3 dB
Impedancia 50 Ω
Aislamiento Tx1 - Tx2 > 30 dB (* ver nota)
ROE < 1.5:1 con los puertos restantes con term. de 50 Ω
Carga Carga de 30 W
(otros modelos disponibles)
(** ver nota)
Número de canales 4
Mecánico ES
Conexión(s) N(f) (otros tipos disponibles)
Dimensiones 420 x 89 (incl. con.) x 42 mm (excl. cargas)
Peso Aprox. 1.33 kg (excl. carga)
Ambiental
Rango De Temperatura De Funcionamiento -30 °C to +60 °C

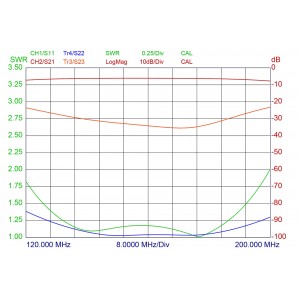

Diagrama y Montaje

Designaciones de pedido

Modelo Producto No. Frecuencia
PRO-PHY150-4-3 210000632 130 - 160 MHz
PRO-PHY150-4-5 210000672 140 - 170 MHz
PRO-PHY150-4-8 210000558 150 - 180 MHz

Nota

* El aislamiento entre los puertos Tx depende directamente de la carga de ROE del puerto de la antena. Con una carga de ROE = 1.5, el aislamiento entre los dos puertos Tx se verá reducido a 20 dB a un ancho de banda de 5 MHz.

** ¡La carga de ROE debe ser menor de 1.1! La carga debe ser capaz de disipar dos tercios (3/4) de la potencia total de entrada.
    P. ej. : Con una entrada de 50 W en total para los dos canales, la carga debe ser capaz de disipar 50 W x 3/4 = 37 W.
