Combiners compactosPRO-HDAR150-3

Sistema combinador de 3 canales en bandeja 19" 2 HU muy compacto

Descripción

Una única bandeja integrando un combinador de Tx híbrido de 3 canales, un multiacoplador activo con preselector y un duplexor.
Mínimo 19" espacio requerido – solo 2 HU.
Fuente de alimentación integrada 115/230 VAC.
Compatible con espaciado de canal de 6.25 kHz.
Aisladores de una etapa incluidos.
Por favor especifique las frecuencias Tx/Rx con el pedido.
Observaciones:
El cable de alimentación no está incluido, debe pedirse separadamente, ver Accesorios.

Especificaciones

Eléctrico ES

Modelo

PRO-HDAR150-3 ...

Frequencia

l : 136 - 156 MHz
h : 152 - 175 MHz

Potencia Máx. De Entrada

50 W (por canal)

Máx. Espacio Tx-Tx, Δ Tx

1.5 MHz

Mín. Espacio Tx-Rx

4 MHz

Aislamiento Rx En Frequency Tx

Tx - Tx espacio < 0.5 MHz : > 80 dB
Tx - Tx espacio > 0.5 MHz : > 60 dB

Pérdida De Inserción Tx Path

< 7.0 dB

Impedancia

50 Ω

Ant-Tx Aislamiento

> 40 dB @ 25 °C

Ganancia

Rx PATH : 1 dB ±1 dB (conjunto de fábrica)

Aislamiento Rx-Rx

> 20 dB

Aislamiento Tx-Tx

> 70 dB

ROE

≤ 1.5:1

Aislamiento Tx En Frequency Rx

Rx - Rx espacio < 0.5 MHz : > 80 dB
Rx - Rx espacio > 0.5 MHz : > 60 dB

LNA Noise Figure

< 3.5 dB

Número de canales

Mecánico ES

Conexión(s)

N(f)

Dimensiones

19" x 2 HU
483 x 89.9 mm
- ver dibujo para la profundidad de la bandeja

Peso	Aprox. 9.7 kg

Ambiental

Rango De Temperatura De Funcionamiento

-30 °C to +60 °C

Fuente de Alimentación ES

Tension

85 - 264 VAC

Frequencia

47 - 63 Hz

Alimentación C.A. (tip.)

0.35 A / 115 VAC
0.25 A / 230 VAC

Modelos Disponibles

Contacte para saber el nº de producto concreto de un sistema específico.

Utilice la guía abajo para tener el nombre completo del PRO-HDAR150-3 que desea comprar. Recuerde comprar el alimentador por separado si es necesario.

Modelo	Banda de frec. Combinador	Ancho de banda del filtro dúplex (BW) y espaciado Tx/Rx	Frecuencias híbridas de Tx
PRO-HDAR150-3	Baja: 138 - 156 MHz = L Alta: 152 - 175 MHz = H	1.5-4/6-1.5 * 1.5-6/8-1.5 1.5-8/10-1.5 * ^{_{Max. Baja BW: 1.5 MHz - Tx/Rx espaciado: 4 a 6 - Max. Alta BW: 1.5 MHz = 1.5-4/6-1.5}}	130 - 142 MHz = 1 138 - 150 MHz = 2 146 - 158 MHz = 3 154 - 166 MHz = 4 162 - 174 MHz = 5 170 - 182 MHz = 6
Ejemplo de nomenclatura
PRO-HDAR150-3	H	/1.5-4/6-1.5/	3

Ejemplo de nomenclatura: PRO-HDAR150-3 H/1.5-4/6-1.5/3

Accesorios

Modelo	Nº de Producto
Power Cable EU , with Ground	210002646
Power Cable UK , with Ground	210002647
Power Cable US , with Ground	210002648

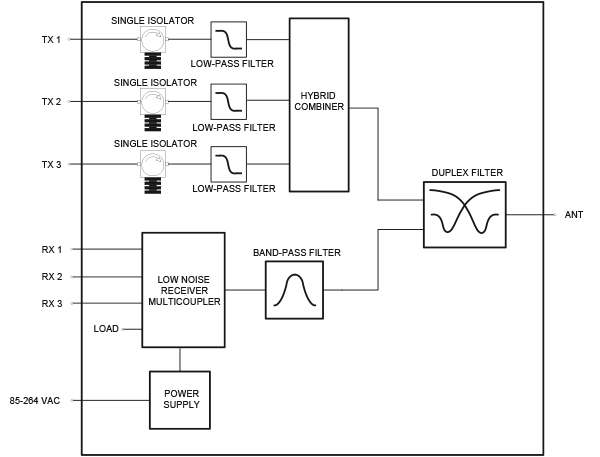

Diagrama de bloques

Detalles de Montaje

Todas las dimensiones se dan en mm [in.]

Declaración de Conformidad UE y UK

Por la presente, Amphenol Procom declara que el tipo de producto PRO-HDAR150-3 cumple con la directiva 2014/53/EU de la UE y el Reglamento de equipos de radio del UK de 2017 (S.I.2017 No. 1206).
El texto completo de la Declaración de Conformidad está disponible en:

https://amphenolprocom.com/images/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-PRO-HDAR-2HU.pdf
