DPF VHF/33-DR 3000

Filtros dúplexDPF VHF/33-DR 3000

Duplexor de 6 cavidades para repetidor de banda 160 MHz para la instalación en el interior de Motorola DR 3000

Descripción

  • El DPF VHF/33-DR 3000 es un filtro duplex de 6 cavidades para el repetidor duplex Motorola DR 3000.
  • El filtro duplex se suministra en una version de banda baja, ajustable entre 138 - 156 MHz y de banda alta, ajustable entre 152 - 175 MHz.
    Se suministra con un espaciado de 4 - 10 MHz.
  • El DPF UHF/33-DR 3000 está pensado principalmente para transmisión y recepción en frecuencias únicas, pero también puede utilizarse, aunque con una ligera pérdida, cuando se transmite o recibe en varios canales, por ejemplo, dentro de un cierto ancho de banda. En este caso, se recomienda el ajuste en fábrica.
  • El filtro es muy compacto, contenido en una carcasa de aluminio extrusionado, con resonadores a elice, compensado en temperatura. El chasis es de acero pasivado con aislamiento de teflon en los cables coaxiales y conectores.
  • El filtro está revestido de vinilo de color negro para impedir la corrosión.

Especificaciones

Eléctrico ES
Modelo DPF VHF/33-DR 3000-...
Frequencia L : 138 - 156 MHz
H : 152 - 175 MHz
Potencia Máx. De Entrada 50 W
Espec. especiales info Ajuste a un canal : Ajuste multicanal,
BW = 1.5 MHz :
Pérdida De Inserción Tx-Ant Y Ant-Rx < 1.5 dB (typ. 1.3 dB) < 1.6 dB (typ. 1.4 dB)
Supresión Tx Noise En Rx Frequency > 80 dB > 40 dB
Aislamiento Rx En Frequency Tx > 80 dB > 40 dB
Impedancia 50 Ω
ROE < 1.5:1
Mecánico ES
Conexión(s) Longitud RG 400 = 510 mm

Conectors:
Puerta baja y alta: BNC-male
Puerta antena: N(f), pasachapa
Dimensiones 170 x 77 x 61.7 mm
Peso Aprox. 0.86 kg
Montaje Suministrado con 3 adaptadores (63 mm)
para instalar con tornillos M4 x 12 mm
Ambiental
Rango De Temperatura De Funcionamiento -30 °C to +60 °C
Estabilidad De Frecuencia 4.5 ppm/° C (approx.)

Designaciones de pedido

Modelo Producto No. Descripción Frecuencia
DPF VHF/33-DR 3000-L-4/6 200002189 Espaciado: 4 - 6 MHz 138 - 156 MHz
DPF VHF/33-DR 3000-L-6/8 200002430 Espaciado: 6 - 8 MHz 138 - 156 MHz
DPF VHF/33-DR 3000-L-8/10 200002429 Espaciado: 8 - 10 MHz 138 - 156 MHz
DPF VHF/33-DR 3000-H-4/6 200002202 Espaciado: 4 - 6 MHz 152 - 175 MHz
DPF VHF/33-DR 3000-H-6/8 200002432 Espaciado: 6 - 8 MHz 152 - 175 MHz
DPF VHF/33-DR 3000-H-8/10 200002431 Espaciado: 8 - 10 MHz 152 - 175 MHz

Información sobre los pedidos

Al realizar un pedido, por favor especifique las frecuencias de Tx y Rx. Caso no se especifiquen dichas frecuencias, los filtros se suministraran sin ajustar.

Instalación en radio Motorola DR 3000

DPF VHF!33 DR3000 2

DPF VHF!33 DR3000 3

Instalación en radio Motorola DR 3000

DPF VHF!33 DR3000 4

DPF VHF!33 DR3000 5

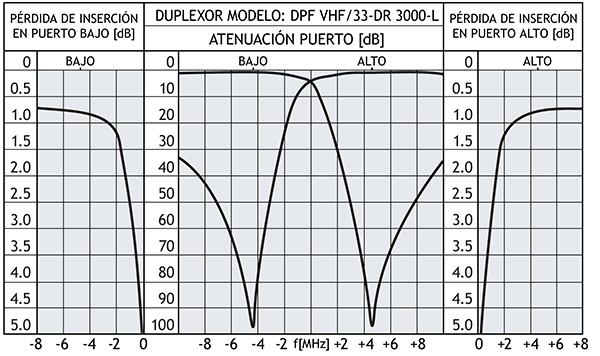

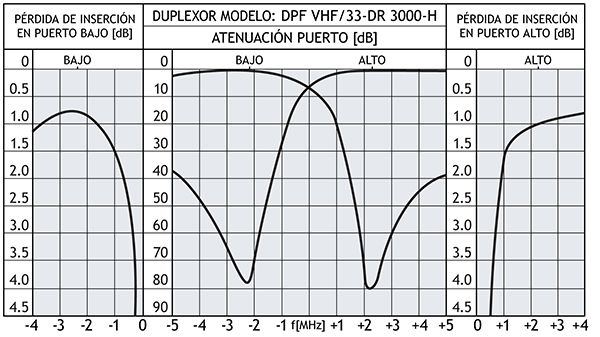

Curvas típicas de Respuesta

DPF VHF!33 DR3000 L curve ES

DPF VHF!33 DR3000 L curve ES

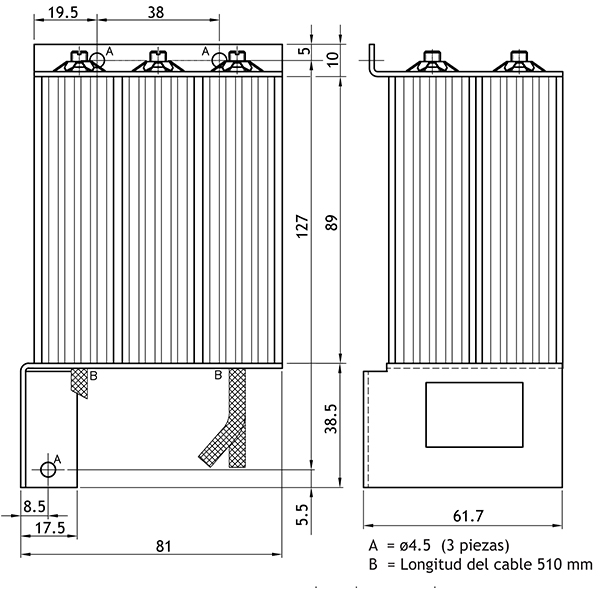

Detalles de Montaje

DPF VHF!33 DR3000 holeplacing ES

Observaciones

Posibilidad de cotización de configuraciones especiales. El filtro se suministra con cables coaxiales conductores RG 400 con conectores en el extremo.
El filtro se suministra con 3 estancias y tornillos para el montaje.
