BPF 300-500

Filtros de paso de bandaBPF 300-500

Filtro paso-banda para la banda de 300 - 500 MHz

Descripción

  • El BPF 300-500 es un filtro paso-banda tipo LC.
  • Permite el paso de la banda 300-500 MHz completa.
  • Puede utilizarse como preselector para proteger a un receptor contra las interferencias de los transceptores que normalmente están fuera de la banda de paso.
  • El BPF 300-500 se puede instalar como preselector directamente en el interior de l os multiacopladores de recepción PRO-AR4G-N, PRO-AR8G-N y PRO-AR16G-N.
  • Dimensiones muy pequeñas, montado en una carcasa de 45 x 50 mm.
  • Conectores FME para acoplarlo fácilmente al ambiente.
  • También disponible con conectores TNC(f), BNC(f) o SMA(f).
  • El BPF 300-500 está recubierto con esmalte de vinilo negro para evitar la corrosión.

Especificaciones

Eléctrico ES
Modelo BPF 300-500
Frequencia 300 - 500 MHz
Potencia Máx. De Entrada 35 W
Pérdida De Inserción ≤ 1.0 dB typ. ≤ 0.7 dB
Impedancia 50 Ω
Rechazar La Atenuación Ver curva
ROE < 1.5:1
Ancho De Banda 200 MHz
Mecánico ES
Conexión(s) FME(m), TNC(f), BNC(f) o SMA(f)
Dimensiones FME(m):
50 x 21 x 48 mm /
1.97 x 0.83 x 1.89 in. (incl. conector)

TNC(f), BNC(f), SMA(f):
50 x 21 x 52 mm /
1.97 x 0.83 x 2.05 in. (incl. conector)
Peso Aprox. 0.06 kg
Ambiental
Rango De Temperatura De Funcionamiento -30 °C to +60 °C

Diagramas y Montaje

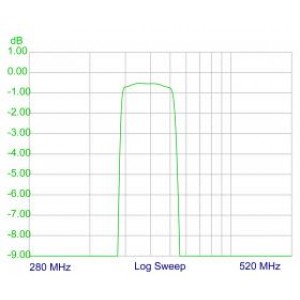

TYPICAL RESPONSE CURVES

TYPICAL RESPONSE CURVES (1 dB)

Designaciones de pedido

Modelo Producto No.
BPF 300-500 FME(m) 200000897
BPF 300-500 TNC(f) 200001715
BPF 300-500 BNC(f) 200002077
BPF 300-500 SMA(f) 200002015
