- Robusto y flexible látigo cónico de goma.
- La MU 5-ZG/s cubre 370–410 MHz
La MU 5-ZG/l cubre 406–440 MHz
La MU 5-ZG/h cubre 430–470 MHz
– no requieren ajuste. - Soporte ZG de acero inoxidable con sistema de ajuste del látigo mediante rosca M8.
- Instalación sencilla con acceso exclusivamente desde el exterior.

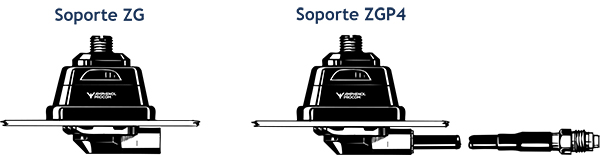

- Disponibilidad de dos tipos de conexión:
- Soporte ZG : conexión FME (suministrado sin cable)
- Soporte ZGP4: cable fijo de 4 m terminado en conector FME.
Antenas WhipMU 5-ZG/...
Antena móvil de ¼ λ con ganancia unitaria para la banda de 450 MHz
Descripción
Especificaciones
| Eléctrico ES | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mecánico ES | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
Designaciones de pedido
| Modelo | Producto No. | Frecuencia | |
|---|---|---|---|
| MU 5-ZG/s | 130001052 | 370 - 410 MHz | |
| MU 5-ZG/l | 130001054 | 406 - 440 MHz | |
| MU 5-ZG/h | 130001055 | 430 - 470 MHz | |
| MU 5-ZGP4/s | 130001058 | 370 - 410 MHz | |
| MU 5-ZGP4/l | 130001056 | 406 - 440 MHz | |
| MU 5-ZGP4/h | 130001057 | 430 - 470 MHz |
Todos los látigos son compatibles con todos los soportes inferiores.
Instalacion
Esta antena siempre debe instalarse en el techo del vehículo para garantizar la mejor cobertura omnidireccional. Va provista de soporte tipo ZG para instalar exclusivamente desde el exterior en orificio de de 21mm de diámetro.
El soporte ZG va provisto de una rosca M8 para la fijación del látigo. Este sistema cubre la demanda de un soporte de perfil bajo y de apariencia estilizada con protección antirobo del látigo.
Si desea lavar el vehículo en un tunel de lavado, retire el látigo utilizando una llave fija de 12 mm. El látigo se recoloca de nuevo atornillándolo en el espárrago con rosca del soporte y apretándolo con la llave fija.

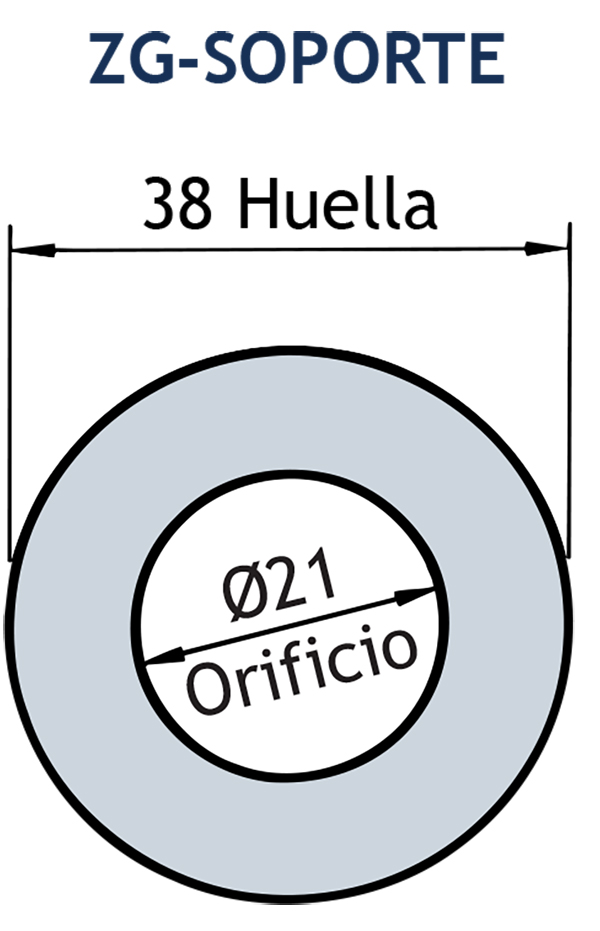

1. Dimensiones de Instalacion
Profundidad inst.: 10.5 mm

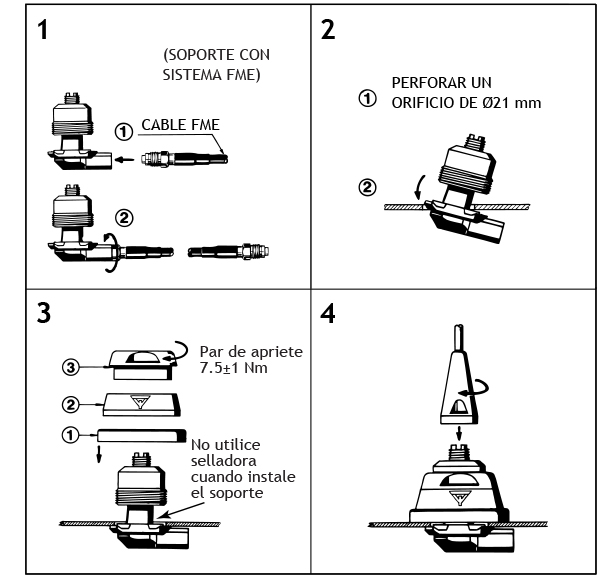

2. Fases de la Instalación
No utilice selladora en las juntas de goma u otros lugares.
3. Ajuste / Conversion de los Modelos
La antena se suministra ajustada a dos frecuencias únicas y no requiere ajuste posterior.
Para convertir una MU 5-ZG/s en una MU 5-ZG/l, corte 14 mm del extremo superior del látigo.
Para convertir una MU 5-ZG/l en una MU 5-ZG/h, corte 8 mm del extremo superior del látigo.
