Antenas WhipDFA 2/70-Z/...

Antena móvil de doble frecuencia para las bandas de 160 y 450 MHz

Descripción

  • Nuevo diseño de látigo para conseguir una óptima reducción de ruido de viento.
  • Esta antena permite:
    • – Trabajar alternativamente con dos transceptores de 160 y 450 MHz con la misma antena.
    • – Trabajar simultáneamente con dos transceptores de160 y 450 MHz con la misma antena,
      uitilizando un diplexor (tipo DIPX 225/330 – debe pedirse por separado).
  • Sólo hay que perforar un agujero en lugar de dos.
  • La apariencia del vehículo no cambia debido a la “colección de antenas”.
  • Ideal para servicios encubiertos.
  • Soporte Z de acero inoxidable con rótula articulada y sistema de fijación de látigo mediante palomilla.
  • Instalación sencilla con acceso exclusivamente desde el exterior.
    Modelos con espesor de techo de 2 mm a 7.5 mm de montaje desde el interior.
  • Disponibilidad de dos tipos de conexión:
    • Soporte Z : conexión FME (suministrado sin cable).
    • Soporte ZP4: cable fijo de 4 m terminado en conector FME.

Especificaciones

Eléctrico ES
Modelo DFA 2/70-Z/...
Frequencia Indicar frecuencia banda 160 MHz entre : 144…175 MHz
Indicar frecuencia banda 450 MHz entre : 380…470 MHz
Tipo De Antena Antena móvil de doble frecuencia
Potencia Máx. De Entrada 30 W
Polarización Vertical
Impedancia 50 Ω
Ganancia 160 MHz : Aprox. 0 dB
450 MHz : Aprox. 2 dB
Ancho De Banda 160 MHz : ≥ 8 MHz @ ROE 2.0
450 MHz : ≥ 15 MHz @ ROE ≤ 2.0
Mecánico ES
Materiales Látigo : Fibra de vidrio cónica
Latón cromado
Soporte : Latón cromado
Plástico resistente al medioambiente
Acero inoxidable
Par De Instalación 7.5 ±1 Nm
Color Negro
Altura Aprox. 530 mm
Peso Versión Z : aprox. 160 g
Versión ZP4 : aprox. 310 g
Montaje Agujero de 21 mm dia.
(Para espesores de techo 2 mm pulg. hasta 7.5 mm pulg. el orificio de montaje debe ser de 22 mm de diámetro.)
Grado De La Placa De Montaje Max. 2.0 mm (Modelos de hasta 7.5 mm bajo pedido)

Designaciones de pedido

Modelo Producto No. Descripción
DFA 2/70-Z/... 130000689 Soporte Z con sistema FME
DFA 2/70-ZP4/... 130000691 Soporte ZP4 con 4 m de cable y conector FME

Pedidos

La antena se suministra ajustada a dos frecuencias únicas, una frecuencia para cada banda. Estas dos frecuencias (en MHz) deben especificarse en el pedido de la forma indicada en los ejemplos inferiores.
En caso de trabajar en duplex, sólo de be indicarse la frecuencia de Tx.

Todos los látigos son compatibles con todos los soportes inferiores.v

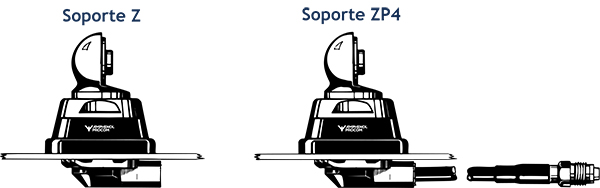

Z ZP4 Mount ES

Observaciones

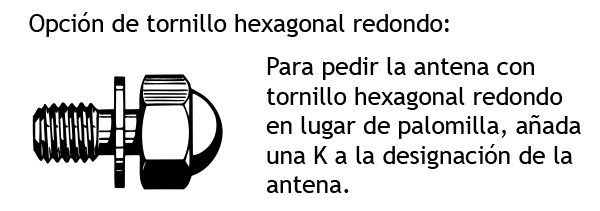

Para que la apariencia sea aún más discreta, la antena puede suministrarse con tornillo hexagonal redondo y llave en lugar de palomilla. Si desea esta versión, por favor añada una K a la designación de la antena.

Kupolskruer blank m tekst ES

Instalación

Esta antena se suministra con el Soporte Z. El látigo se fija al soporte mediante nuestro sistema estándar de rótula articulada y tornillo tipo palomilla. La rótula ajustable asegura que el látigo quede siempre en posición vertical independientemente del ángulo del punto de instalación.
El Soporte Z es especialmente adecuado para instalar en el techo del automóvil por la capacidad de instalarlo únicamente desde el exterior. El montaje en Z para espesores de techo de 2 mm a 7.5 mm debe montarse desde el interior.
Sin embargo, la antena puede instalarse en cualquier parte del automóvil, pues el soporte Z está igualmente indicado para intalarse, por ejemplo, en el maletero o en el guardabarros.

1. Dimensions de Instalacoón

Z Mount 21 22 38 ES



2. Fases de la Instalación

Z Mount inst step samlet ES

No utilice selladora en las juntas de goma u otros lugares.

3. Trabajar utilizando un Diplexor

Trabajar con una sola antena tiene varias ventajas. Sólo debe realizarse una perforación en el automóvil, la apariencia del coche no se altera por llevar tantas antenas y también, puede que no se quiera que resulte tan obvio que el automóvil va equipado con un equipo de emisión / recepción.
En caso de trabajar simultáneamente con dos transceptores con una sola antena, será necesario un diplexor tipo DIPX 225/330 para completar el sistema. (Observe abajo, el diagrama de acoplamiento). La función del diplexor es proteger las entradas de los receptores e impedir que el transmisor de la banda contraria las destruya, y garantizar una ruta paso-bajo entre eL transceptor y la antena, cargada por la otra parte.
Para más detalles, consulte la página de información del DIPX 88/136. El diplexor cubre totalmente ambas bandas y, en consecuencia, no es necesario un ajuste a frecuencias específicas.

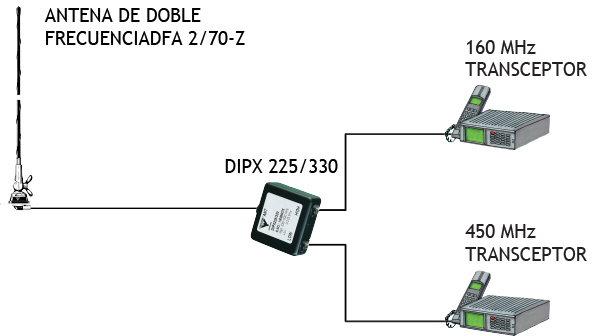

Diagrama de Acoplamiento

DFA 2 70 Z Diag ES
