PHY-TETRA-4-FME-...

Combiners compactosPHY-TETRA-4-FME-...

Combinador TETRA con ajuste / adaptación de ROE

Descripción

  • Combinador para conectar 4 transceptores móviles TETRA a una antena común.
  • Ajustado de fábrica de 380 a 410 MHz o de 410 a 430 MHz.
  • Compacto y especialmente adecuado para aplicaciones móviles.
  • Conexión directa del cable FME mediante conectores FME sin necesidad de otros adaptadores.
  • Para operar simultáneamente 4 transceptores cuando se requiere el máximo aislamiento posible.
  • Red de ajuste de integrada para optimizar la ROE en el margen de frecuencia de 380 a 410 MHz o de 410 a 430 MHz. Mediante la red de ajuste integrada en el combinador, la ROE de la antena y, por tanto el aislamiento entre los puertos del combinador, mejora considerablemente.
  • Alto aislamiento, hasta 60 dB (dependiendo de la ROE de la antena conectada).
  • El ajuste de la ROE se realiza mediante los condensadores variables de la red de ajuste.
  • Potencia máxima del transmisor TETRA, 4 x 5 W.
  • Apto como divisor de potencias simétricas, para máximo 20 W.
  • Mínimo rizado en los conectores en todo el margen de frecuencia.

Especificaciones

Eléctrico ES
Modelo PHY-TETRA-4-FME-...
Frequencia 380 - 410 MHz or 400 - 430 MHz
Potencia Máx. De Entrada 1 x 20 W como divisor
4 x 5 W como acoplador
Impedancia 50 Ω
Pérdida De Divisor Nominal 6 dB
Pérdida Total ≤ 7 dB
ROE <1.5 (Typ. < 1.25)
Número de canales 4
Mecánico ES
Conexión(s) Conectores FME(m)
Dimensiones 56.7 x 100 (incl. soporte de montaje) x 22 mm
Peso Aprox. 0.14 kg
Montaje 4 mm dia. (4 orificios)
Ambiental
Rango De Temperatura De Funcionamiento -30 °C to +60 °C

Diagrama y Montaje

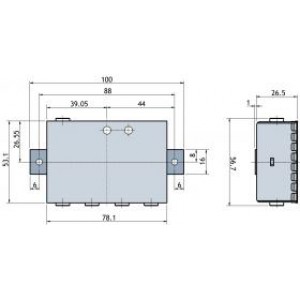

DETALLES PARA LA INSTALACIÓN

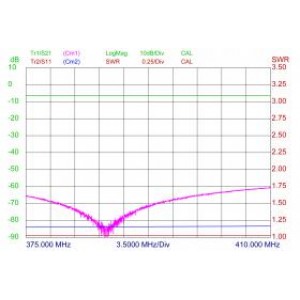

CURVA TÍPICA DE RESPUESTA ROE 1

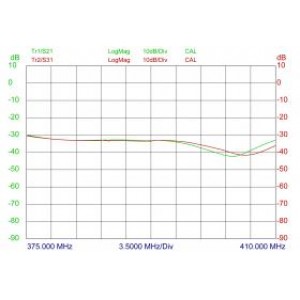

CURVA TÍPICA DE RESPUESTA ANTENA MU 1-Z/s (con cable de 1,5 m)

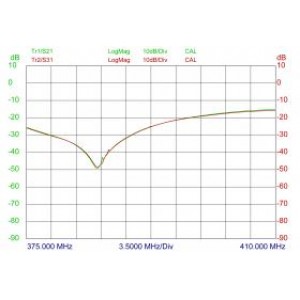

CURVA TÍPICA DE RESPUESTA ANTENA MU 3-B2/TETRA/l (con cable de 1,5 m)

Designaciones de pedido

Modelo Producto No.
PHY-TETRA-4-FME-380-410(m) 210002057
PHY-TETRA-4-FME-400-430(m) 210002058
