- Antenne mobile ½ λ , 0 dB, pour la bande des 450 MHz utilisant le principe du montage GlassFix®
- Montage sur pare-brise, pas de perçage nécessaire.
- La procédure double-adhésion vous assure une fixation parfaite etdurable.
- Le boîtier d’adaptation intérieur alimente l’antenne extérieure à traversla vitre.
- Design ½ λ, pas besoin de plan de sol.
- Une installation haute vous donne la même performance qu’uneantenne fixe installée sur le toit.
- Système de câblage rapide FME FastCabling (le câble doit êtrecommandé séparément).
- Procédure de réglage simple à l’aide de la vis de réglage sur le boîtierd’adaptation.
- Le fouet se démonte facilement lors du lavage de la voiture.
- Le joint pivotable vous permet d’ajuster l’angle d’installation à 180°.
- Si vous devez enlever l’installation de l’antenne, la procédure de démontage rapide ne laisse aucune trace de l’installation.
Fouet AntennesGF 401/...
Antenne de pare-brise GlassFix®, 0 dB, pour la bande des 450 MHz
Description
Spécifications
| Électrique FR | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mécanique FR | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
Désignations de commande
| Model | N ° de produit | Fréquence | |
|---|---|---|---|
| GF 401/s | 130001117 | 380 ... 410 MHz | |
| GF 401/l | 130001115 | 406 ... 440 MHz | |
| GF 401/h | 130000780 | 430 ... 470 MHz | |
| Cable FME | |||
| 1 m FME | 130000437 | ||
| 2 m FME | 130000447 | ||
| 3 m FME | 130000457 | ||
| 4 m FME | 130000466 | ||
| 5 m FME | 130000474 | ||
| 6 m FME | 130000483 | ||
| 4 m FME-white | 110000064 | ||
| 6 m FME-white | 110000066 | ||
| 12 m FME-white | 110000068 | ||
| 18 m FME-white | 110000069 | ||
| Connecteurs FME | |||
| FME-FME | 130000583 | ||
| FME-P (Prolongation) | 130000565 | ||
| FME-N | 130000571 | ||
| FME-FSMA (Female-SMA) | 130000578 | ||
| FME-BNC | 130000566 | ||
| FME-TNC | 130000569 | ||
| FME-UHF | 130000572 | ||
| FME-MUHF (Mini-UHF) | 130000573 | ||
| FME-EMUHF (Elbow-MUHF) | 130000582 | ||
| FME-EBNC (Elbow-BNC) | 130000580 | ||
| FME-ETNC (Elbow-TNC) | 130000581 | ||
| FME-SMA | 130000577 | ||
Note
Pour plus d’information sur d’autres types de câbles FME, veuillez consulter les pages techniques sur nos câbles sous l’onglet accessoires.
1. Avant Installation
- Lors de votre choix de l’endroit d’installation, prenez en compte l’emplacement du rétroviseur, des essuie-glaces et des fils de dégivrage (pour une installation sur la vitre arrière). Il ne faut pas gêner la vue du chauffeur.
- La courbure du verre ne doit pas être supérieure à 2 mm sur 100 mm.
- La température de la voiture et la température ambiante doivent être supérieures à 15° C lors de l’installation, et les surfaces à coller doivent être propres et sèches.
2. Installation
N´utilisez pas de mastic sur le joint en caoutchouc ou d´autres endroits.
3. Apres Installation
- Laissez la colle sécher pendant 2 heures à 15° C min. Pour assurer une adhésion optimale, il est conseillé de laisser sécher 24 heures.
4.Instructions de Reglage
- Installez un watt-mètre entre l’antenne et l’émetteur.
- Installez l’émetteur et mesurez la puissance émise et la puissance réfléchie.
- Tournez la vis de réglage jusqu’à ce qu’un minimum de puissance réfléchie soit obtenue.
KIT DE REINSTALLATION
Un kit de réinstallation avec tout le nécessaire pour déplacer l’antenne vers un autre véhicule peut être commandé sous la référence GF-RK. (130000329).
Attention
INSTRUCTIONS DE SECURITE
Les antennes installées sur les pare-brises peuvent ent créer un rayonnement assez élevé dans la cabine des passagers et près du tableau de bord.
1.Pour éviter des troubles de santé dus à la radiation RF, les personnes ne doivent pas se trouver à moins de 30 cm du fouet d’antenne (puissance de sortie de l’émetteur vers l’unité d’adaptation: 20 W).(DIN 57 848).
2.Les signaux RF peuvent créer des interférences avec l’équipement électronique de la voiture: l’autoradio, les automatismes informatiques, les systèmes de freinage, l’allumage électronique, les relais etc. Certaines voitures sont plus sensibles que d’autres. L’installateur de l’antenne est responsable de la vérification du fonctionnement de tous les circuits avant de terminer l’installation.
La bande silicone adhésive contient des acides acétiques et fongicides. Tenir hors de portée des enfants.

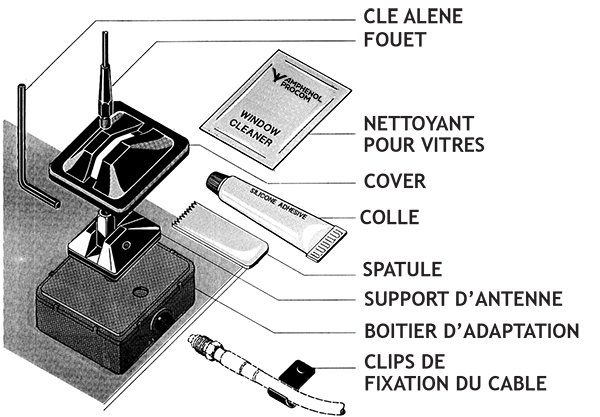

INSTRUCTIONS DE MONTAGE
