MA 2-1 SC

MarineMA 2-1 SC

Antenne marine VHF de faible poids et avec faible charge au vent pour montage en tête de mât

Description

  • Cette antenne marine VHF est créée pour montage en tête de mât de voiliers. Les dimensions sont très réduites pour réduire le poids, la charge au vent et le coût au maximum.
  • Malgré les petites dimensions, l'antenne est très efficace, et l'antenne peut supporter 50 W de puissance de sortie des émetteurs marines VHF typiques.
  • L'élément rayonnant cierge ½ λ avec le boîtier en fibre de verre, les parties en laiton chromé ainsi que la fixation en acier inoxydable font de cette antenne une antenne très robuste capable de supporter l'environnement corrosif en tête du mât.
  • Grâce au principe de dipôle alimentée à la base, cette antenne est indépendante du plan de sol, de radians et d'autres accessoires auxiliaires.
  • Evitez d'installer l'antenne en parallèle avec des parties métalliques comme par exemple des mâts ou des fils etc. Il est préférable d'installer l'antenne aussi haute que possible, sinon le ROS et le diagramme de rayonnement seront influencés.

Spécifications

Électrique FR
Modèle MA 2-1 SC
Fréquence Models within 156 - 175 MHz
Type D'Antenne Dipôle, alimentée à la base
Puissance D'Entrée Max. 50 W
Polarisation Verticale
Largeur de faisceau: 3 dB plan, horizontal Omnidirectional
Impédance 50 Ω
Gain 0 dBd (2.2 dBi)
ROS < 2.0:1
Bande Passante 6 MHz
Mécanique FR
Connexion(s) UHF(f)
Matériaux Recouvrement : Acier inoxydable
Boîtier : Laiton chromé
Couleur Blanc/chromé brillant
Vent 0.0076 sq. m
Charge Du Vent 8.9 N (160 km/h)
La Taille Environ 1100 mm
Poids Environ 0.26 kg
Fixation Avec vis, rivets ou relieurs
Environnement
Gamme De Température De Fonctionnement -30 °C to +70 °C

Diagrammes et Montage

COURBES DE GAIN ET ROS TYPIQUE POUR

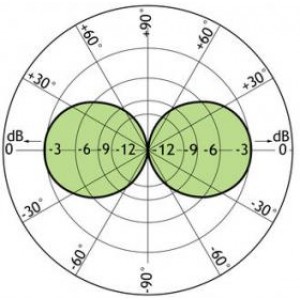

DIAGRAMME DE RAYONNEMENT TYPIQUE (Plan vertical)

DIAGRAMME DE RAYONNEMENT TYPIQUE (Plan horizontal)

Désignations de commande

Model N ° de produit Description
MA 2-1 SC 110000133 Couvercles 156 - 162 MHz
MA 2-1 SC/160..175 MHz 110000396 À régler en coupant entre 156 et 175 MHz (en utilisant par exemple un instrument VSWR 4000)
