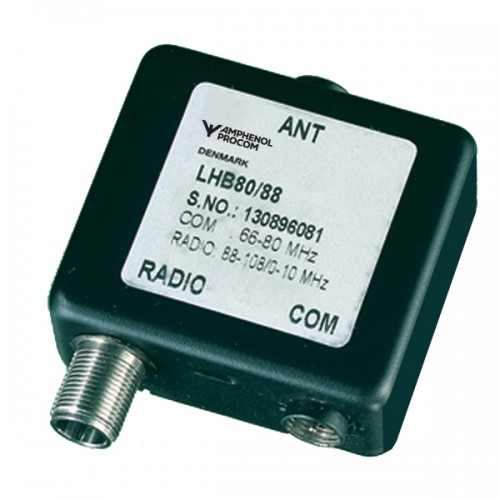

LHB 80/88

DiplexeursLHB 80/88

Diplexeur pour téléphone mobile (66 - 80 MHz) et auto-radio (0 - 10 MHz et 88 - 108 MHz)

Description

  • Diplexeur pour opération simultanée d’un téléphone mobile et d’un
    auto-radio sur une même antene mobile.
  • Dimensions très réduites.
  • Installation rapide à l’aide de la bande adhésive.
  • Connecteurs FME sur les ports ANT et COM
    • CRC (M10 x 0,75) sur la sortie auto-radio.
  • Également disponible avec connecteur FME sur le port de l'autoradio.
  • En option: Câble auto-radio PROCOM 75 Ω de longueur 1 m ou 5 m.

Spécifications

Électrique FR
Modèle LHB 80/88
Fréquence Mobile telephone: 66 - 80 MHz
Car radio: 0 - 10 MHz and 88 - 108 MHz
Puissance D'Entrée Max. 35 W
Perte D'Insertion 0 - 10 and 88 - 108 MHz: 2.0 dB
66 - 80 MHz: 1.5 dB
Impédance See ordering section
Isolement Car radio port to COM port: >35 dB
Mécanique FR
Connexion(s) Standard:
COM port: FME
ANT port: FME
Car radio port: CRC-connector (M10 x 0.75)
Aternative:
FME or SMA on all ports
Dimensions 50 x 21 x 60 mm
Poids Environ 0.067 kg
Accessoires Car radio cable
Type 1 m CRC (length 1 m)
Type 5 m CRC (length 5 m)
Environnement
Gamme De Température De Fonctionnement -30 °C to +70 °C

Courbes de Reponse Typiques

Installation

LHB 80 88 skema

Notes D'Installation

  1. Le câble 50 Ω entre l’antenne et le diplexeur doit être réduit au maximum, de préférence inférieur à 1 m.
  2. Certaines antennes ne sont pas suffisamment hautes pour vous assurer une réception satisfaisante. Les antennes avec des selfs et des boîtiers d’adaptation pourront influencer la réception.
  3. Réglage: L’antenne doit être réglée avec le meilleur ROS possible sur la fréquence de travail comme d’habitude.
    Le filtre est prérégle en usine et prêt pour être installé. L’auto-radio doit être réglé pour une réception parfaite en onde moyenne à l’aide de la vis de réglage de l’antenne (si elle existe)

Ordering



 ModelProduct No.

Impedance

ANT / COM / Car radio port
LHB 80/88 200000770 50 ohm / 50 ohm / 75 ohm
LHB 80/88-3FME 200000772 50 ohm / 50 ohm / 75 ohm
LHB 80/88-3SMA 50 ohm 200000785 50 ohm / 50 ohm / 50 ohm
