5047420

Antennes5047420

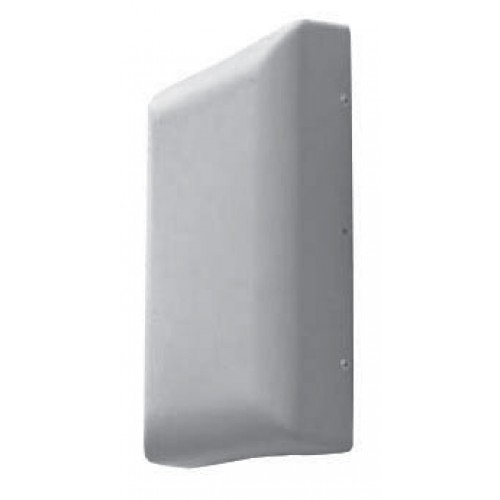

TETRA indoor panel 410 - 430 MHz

Description

  • A single band, vertically polarized, indoor/outdoor, UHF panel antenna.
  • Designed to provide fi ll-in coverage in TETRA networks, easy to install using the integrated wall mounting.
  • Former Jaybeam brand product.

Spécifications

Électrique FR
Modèle 5047420
Fréquence 410 - 430 MHz
Puissance D'Entrée Max. 50 W
Polarisation Verticale
Largeur de faisceau: 3 dB plan vertical 112 °
Largeur de faisceau: 3 dB plan, horizontal 106 °
Impédance 50 Ω
Gain 2.4 dBd / 4.6 dBi
ROS < 1.5:1
Rapport Avant-Arrière > 10 dB
Intermodulation Passive -143 dBc (PIM value for N-type connector only applicable at date of manufacture)
Protection Antistatique Toutes les parties métalliques sont mises à la terre (le connecteur indique un court-circuit)
En iBwave Oui
Mécanique FR
Connexion(s) N(f), 4.1/9.5 Mini-DIN(f) or 7/16(f) with 0.5 m RG303 Cable
Matériaux Boîtier - Aluminium
Matériau De Radome / Couleur ABS résistant aux UV, sans halogène FR ABS / Blanc (UL94V-O, CAA n ° 8 Sec2.2b, FAR25.853b)
Dimensions 305 x 225 x 60 mm
Charge Du Vent 85 N (160 km/h)
Poids Environ 1.05 kg
Fixation Support de montage mural intégré

Diagramme et Montage

DIAGRAMME DE RAYONNEMENT

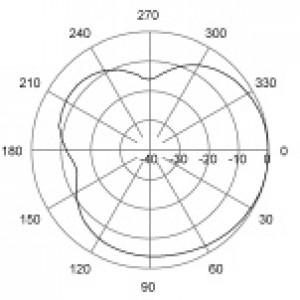

E-Plane | 420 MHz E-Plane | 420 MHz

DIAGRAMME DE RAYONNEMENT

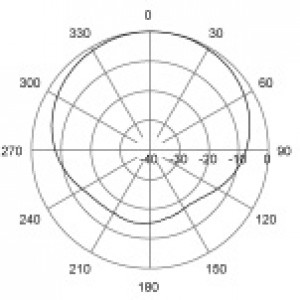

H-Plane | 420 MHz H-Plane | 420 MHz

Désignations de commande

Model N ° de produit Fréquence
TETRA indoor panel 5047420 410 - 430 MHz
