MH 1-XR, MH 1-XGR, MH 1-CXR, MH 1-MMR

Fouet AntennesMH 1-XR, MH 1-XGR, MH 1-CXR, MH 1-MMR

Antenne mobile ¼ λ pour la bande des 160 MHz

Description

  • Fouet conique en acier inoxydable chromé noir.
  • Transition élégante entre le fouet et la surface de montage grâce à l’embase fine.
  • Fouet inclinable à 30°.
  • Embase X en acier inoxydable avec filetage M6 pour fixer le fouet.
  • Montage simple, uniquement de l’extérieur.
  • Disponible avec embase ovale (X-mount), embase circulaire (CX-mount), XG-mount (oblong avec GPS), CX-mount (circular) et embase MM (magnétique).
  • Choix entre 2 modèles de connexions:
    • X-mount, CX-mount, MM-mount: Connectique FME (sans câble).
    • XP4-mount, CXP4-mount: Câble de 4 m prémonté avec connecteur FME à l’extrémité.
    • XG-Combi mount: Connectique FME et GPS (sans câble).
    • XGP4-Combi mount: Câble de 4 m prémonté avec connecteur FME à l’extrémité pour fouet et 0,15 m RG 178 avec MFME pour GPS.
  • Easily removable whip for car wash.
  • ANTENNE GPS pour installations fixes.
    • Couverture hémisphérique complète.
    • Amplificateur faible bruit, haut gain incorporé.
    • Polarisation circulaire droite (RHCP).
    • Voltage 2,85 V - 5 V fourni (3 V typique).


Spécifications

Électrique FR
Modèle MH 1-XR, MH 1-XGR, MH 1-CXR, MH 1-MMR
Fréquence Règlage par coupe entre 144 et 175 MHz
(Aussi possible en 175 à 480 MHz)
Type D'Antenne Antenne fouet mobile
Puissance D'Entrée Max. 150 W
Max. Puissance pour les modèles incl. GPS, est réduit à 30 W
Polarisation Verticale
Impédance 50 Ω
ROS ≤ 1.3 à la fréq. de résonance
Bande Passante ≥ 15 MHz à ROS ≤ 2.0
Gain (EIA RS-329-1) 0 dB
Mécanique FR
Matériaux Fouet : Acier inoxydable coniquechromé noir
Laiton chromé noir
Embase: Laiton chromé noir
Plastiquerésistant à l’environnement
Acier inoxydable
Couple D'Installation 4 ±1 Nm
Couleur Noire
La Taille Environ 550 mm
Poids Modèle X : Environ 70 g
Modèle XP4 : Environ 210 g
Modèle CX : Environ 70 g
Modèle CXP4 : Environ 210 g
Modèle XG : Environ 90 g
Modèle XGP4 : Environ 230 g
Modèle MM : Environ 310 g

Désignations de commande

Model N ° de produit Description
MH 1-XR 130000708 X-mount (oblong) with FME-system
MH 1-XP4R 130000710 XP4-mount with 4 m cable and FME-connector (oblong)
MH 1-XGR 130002059 XG-Combi mount (oblong) with FME-system and GPS
MH 1-XGP4R 130002063 XGP4-Combi mount with 4 m cable and FME-connector (oblong) and GPS
MH 1-CXR 130000709 CX-mount with FME-system (circular)
MH 1-CXP4R 130000711 CXP4-mount with 4 m cable and FME-connector (circular)
MH 1-MMR 130000707 MM-mount with FME-system (magnetic)

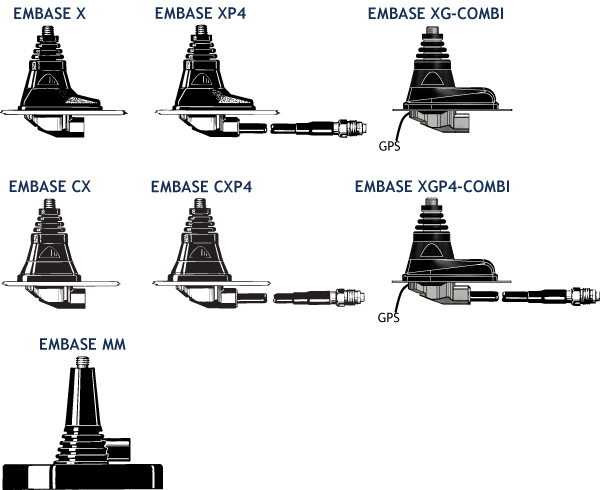

Le fouet est compatible avec toutes les embases ci-dessous

X XP4 CX CXP4 XG MM Mount F



Installation de Montage D'Instructions

Veuillez-vous reporter à la fiche de spécification pour chaque embase pour trouver les instructions d’installation et de l’assemblage.

VEUILLEZ NOTER

Pour des raisons de sécurité: Ne pas utiliser l’embase MM pour des fouets d’une longueur supérieure à 60 cm. Veuillez respecter les vitesses maximales indiquées pour chaque type de fouet comme indiquè dans la courbe ci-dessus.



Reglage

L’antenne doit toujours être réglée après installation à l’aide d’un ROS-mètre.

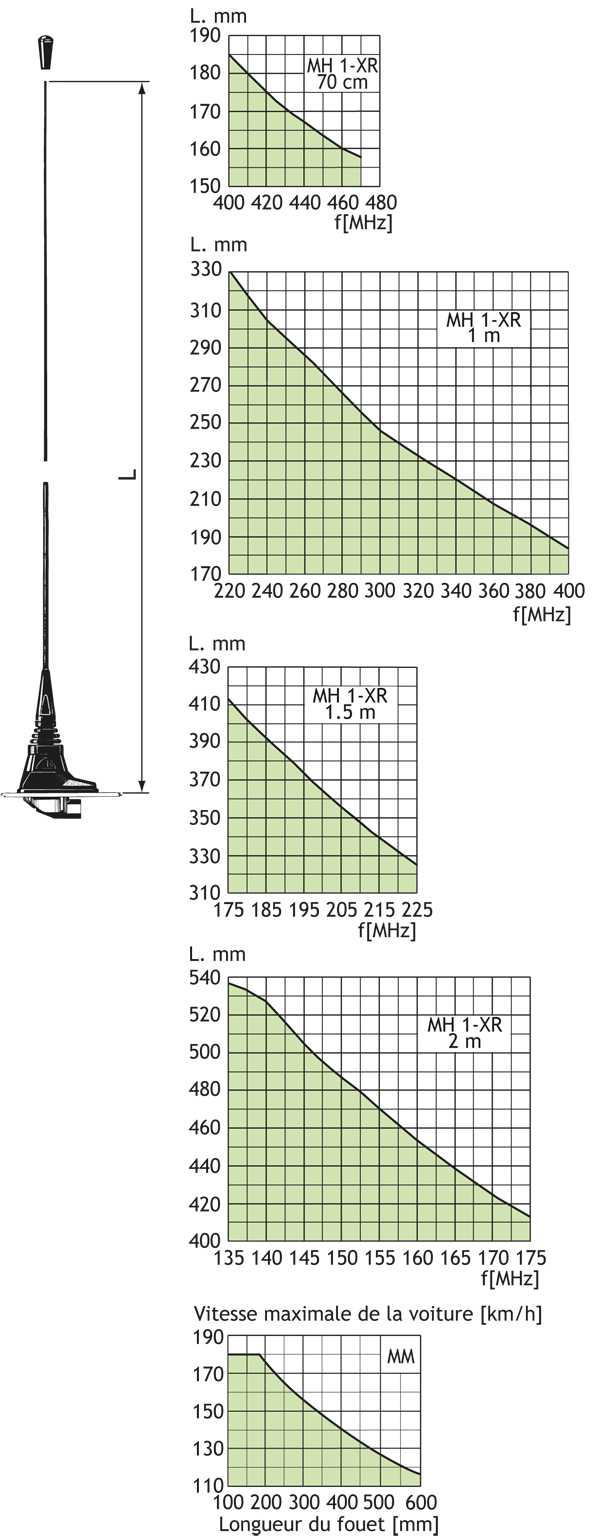

Les abaques ci-dessous vous serviront de guide pour la procédure de coupe.

MH-1-XR-cutdia-samlet-F
