S.1H-127-4

Tableaux dipôlesS.1H-127-4

Heavy duty 4-stacked dipole array 117 - 137 MHz

Description

  • Four Heavy Duty, VHF Center Fed Dipole antennas for VHF Aircraft Band applications, connected with a phasing harness to form a high gain, stacked array.
  • Produced to the highest quality standards, these robust antenna designs will insure reliable operation in harsh environmental conditions.
  • Former Skymacasts brand product.

Spécifications

Électrique FR
Modèle S.1H-127-4
Fréquence 117 - 137 MHz
Puissance D'Entrée Max. 1000 W
Polarisation Verticale
Largeur de faisceau: 3 dB plan vertical 20 °
Largeur de faisceau: 3 dB plan, horizontal 180 °
Impédance 50 Ω
Gain 7.3 dBd (9.4 dBi)
ROS < 1.5:1
Rapport Avant-Arrière > 5.5 dB
Protection Antistatique Toutes les parties métalliques sont mises à la terre (le connecteur indique un court-circuit)
Mécanique FR
Éléments 19 x 1.6 mm dia. / 0.75 x 0.06 in.
wall aluminium alloy grade 6063T6
Connexion(s) N(f)
Boom Matériel 48.4 x 4.5 mm dia. / 1.91 x 0.18 in.
wall aluminium alloy grade 6082T6
Fixations Grade d'acier inoxydable A2-70
Longueur Environ 6800 mm
Element Clamps Alliage d'aluminium coulé Diecast Al / alliage de zinc
Charge Du Vent 795 N (160 km/h)
Poids Environ 40 kg
Encapsulant Protecteur Résine de polyuréthane U-600

Diagramme et Montage

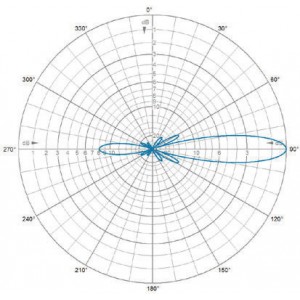

DIAGRAMME DE RAYONNEMENT

E-Plane | 127 MHz E-Plane | 127 MHz

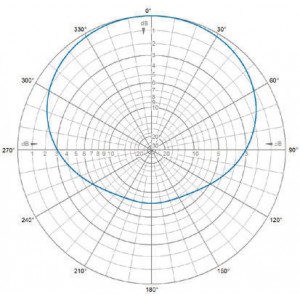

DIAGRAMME DE RAYONNEMENT

H-Plane | 127 MHz H-Plane | 127 MHz

Désignations de commande

Model N ° de produit Fréquence
Heavy duty 4-stacked dipole array S.1H-127-4 117 - 137 MHz
