DPF UHF/33-DR 3000

Filtres DuplexDPF UHF/33-DR 3000

Duplexeur 6 cavités pour répéteur dans la bande 450 MHz

Description

  • Le DPF UHF/33-DR 3000 est un filtre duplexeur à 6 cavités conçu pour être intégré dans le répéteur duplex Motorola DR 3000.
  • Le DPF UHF/33-DR 3000 peut être réglé dans la bande complète de 406 – 470 MHz. Le duplexeur peut être livré avec un écart duplex de 5 à 16 MHz.
  • Le DPF UHF/33-DR 3000 est principalement prévu pour des opérations Tx et Rx sur des fréquences simples, mais il peut aussi, avec des performances légèrement réduites, être utilisé pour des opérations Tx et Rx multi-canaux, c'est à dire avec une certaine largeur de bande. Dans ce cas, nous vous recommandons un réglage d'usine.
  • Les cavités du filtre sont de taille ¼ λ complète, le boîtier compact est fabriqué en aluminium trempé à chaud. Le châssis en acier a subi un traitement anti-corrosion et les connecteurs et les câbles sont équipés d’un isolement en teflon.
  • Le filtre est couvert de vinyle noir pour éviter la corrosion.

Spécifications

Électrique FR
Modèle DPF UHF/33-DR 3000
Fréquence 406 - 470 MHz
Puissance D'Entrée Max. 50 W
Spéc. spéc. d'info Réglé sur un canal : Réglé sur plusieurs canaux,
BW = 2 MHz :
Perte D'Insertion Tx-Ant Et Ant-Rx ≤ 1.2 dB (typ. 1.0 dB) ≤ 1.2 dB (typ. 1.0 dB)
Suppression De Bruit Tx Sur Rx Frequency ≥ 85 dB ≥ 65 dB
Isolation Rx Sur Frequency Tx ≥ 85 dB ≥ 65 dB
Impédance 50 Ω
ROS < 1.5:1
Mécanique FR
Connexion(s) RG 400 Length = 430 mm

Connecteurs:
Sortie basse et haute: BNC(m)
Antenne port: N(f)
Dimensions 186.5 x 77 x 60 mm
Poids Environ. 0.93 kg
Fixation Livré avec 4 pattes de fixation (longueur 63 mm) pour montage avec des vis M4 x 12 mm
Environnement
Gamme De Température De Fonctionnement -30 °C to +60 °C
Stabilité De Fréquence 4.5 ppm/° C (approx.)

Désignations de commande

Model N ° de produit Description
DPF UHF/33-DR 3000-5/7 200002426 Écart: 5 - 7 MHz
DPF UHF/33-DR 3000-7/9 200002427 Écart: 7 - 9 MHz
DPF UHF/33-DR 3000-9/13 200002067 Écart: 9 - 13 MHz
DPF UHF/33-DR 3000-13/16 200002428 Écart: 13 - 16 MHz

Information pour commander

Veuillez indiquer les fréquences Tx et Rx lors de votre commande. Si les fréquences ne sot pas indiquées, le filtre est livré non-réglé.

Montage en Motorola DR 3000

Montage en Motorola DR 3000

DPF UHF!33 DR3000 4

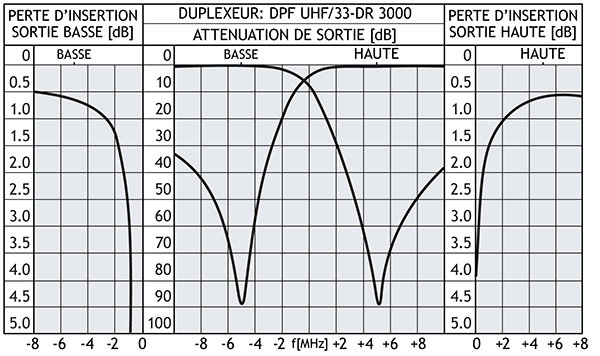

Courbes de Réponse typique @ 10 MHz Duplex Spacing

DPF UHF!33 DR3000 curve F

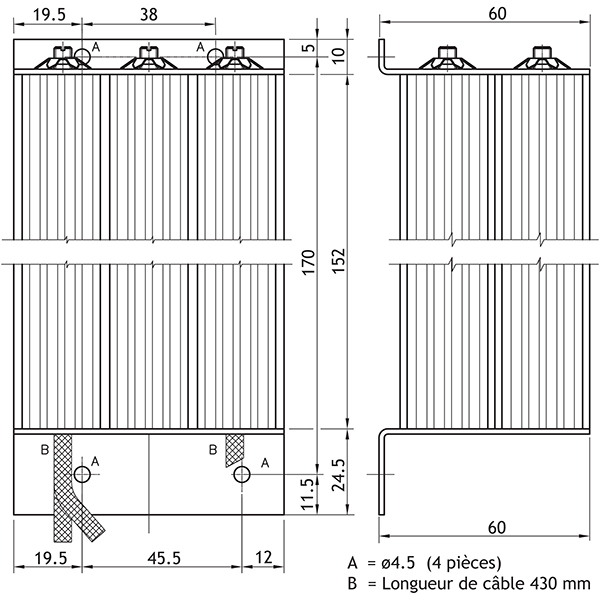

Details de Montage

DPF UHF!33 DR3000 holeplacing F

Veuillez Noter Que

D′autres configurations spéciales de ce filtre peuvent être fabriquées sur demande. Le filtre est livré avec câbles (RG 400) avec connecteurs à l'extrémité.
Le filtre est livré avec 4 pattes de fixation et des vis pour le montage.
