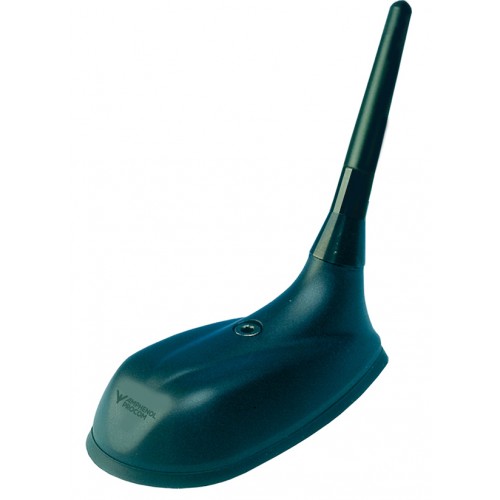

GPS-C 900

Antennes de combinaison GPSGPS-C 900

Antenne GPS avec antenne mobile ¼ λ pour la bande des 900 MHz (EGSM-900)

Description

  • Fouet d’antenne externe s’installe sur l’embase GPS-Combi.
    • Antenne mobile pour les systèmes cellulaires en 900 MHz (EGSM-900).
    • Fouet facilement amovible pour le nettoyage en machine à laver.
  • Antenne GPS pour les installations fixes.
    • Couverture de l’hémisphère entier.
    • Amplificateur faible bruit à gain élevé incorporé.
    • Polarisation circulaire droite (RHCP).
    • Alimentation en 5 V (respectivement 3 V, 12 V disponible sur demande).
    • Alimentation en courant continu par connecteur RF.

Spécifications

Électrique FR
Modèle GPS-C 900
Fréquence 807 - 960 MHz
Type D'Antenne Antenne mobile
Puissance D'Entrée Max. 25 W
Polarisation Verticale
Impédance 50 Ω
ROS < 1.5:1 @ f.res
Bande Passante ≥ 200 MHz @ ROS ≤ 2.0
Gain (EIA RS-329-1) 0 dB
Mécanique FR
Matériaux Laiton chromé noir Couverture POM noire
Couleur Noire
La Taille Environ 67 mm
Poids Environ 0.016 kg
Fixation Sur l’embase GPS-Combi
Antenne GPS
P1dB (Amplificateur GPS) Environ 7 dBm
Couvertura (GPS) Hémisphérique
Gain (GPS) 28 dBic direction axiale (typ.)
Connexion(s) (GPS) FME(m) (mâle pour GPS) +
FME(f) (femelle pour antenne mobile)
Fixation (GPS) ø18.0 mm dia. hole for roof thickness up to 2.0 mm
ø18.5 mm dia. hole for roof thickness 2.0 - 2.5 mm
Tools for mounting included
Type D'Antenne (GPS) Antenne patch active
Bruit De Bruit (Amplificateur GPS) < 1 dB (typ.)
Discrimination Croisee Polaire (GPS) > 10 dB (typ.)
Gain (Amplificateur GPS) > 30 dB (typ.)
ROS (Amplificateur GPS) < 2.0:1
Gamme De Temperature De Fonctionnement (GPS) -35 °C to +75 °C
Selectivite (GPS) > 45 dB à ± 45 MHz
Couple D'Installation (GPS) 4 ±0.5 Nm
Fréquence (GPS) 1575 MHz
Poids (GPS) Environ 0.114 kg
Alimentation (GPS) 5 ± 0,5 V DC (3 V et 12 V respectivement disponibles sur demande)
Consommation Actuelle (Amplificateur GPS) 0.025 mA
Dimensions (GPS) Environ 30 x 89 mm
Épaisseur Maximale Du Toit (GPS) 2.5 mm
Couleur (GPS) Noire
Polarisation (GPS) RHCP
Impedance (GPS) 50 Ω
Matériaux (GPS) Laiton traité cuivre
Acier inoxydable
Thermoplastique renforcé

Désignations de commande

Model N ° de produit
GPS-C 900 132000073

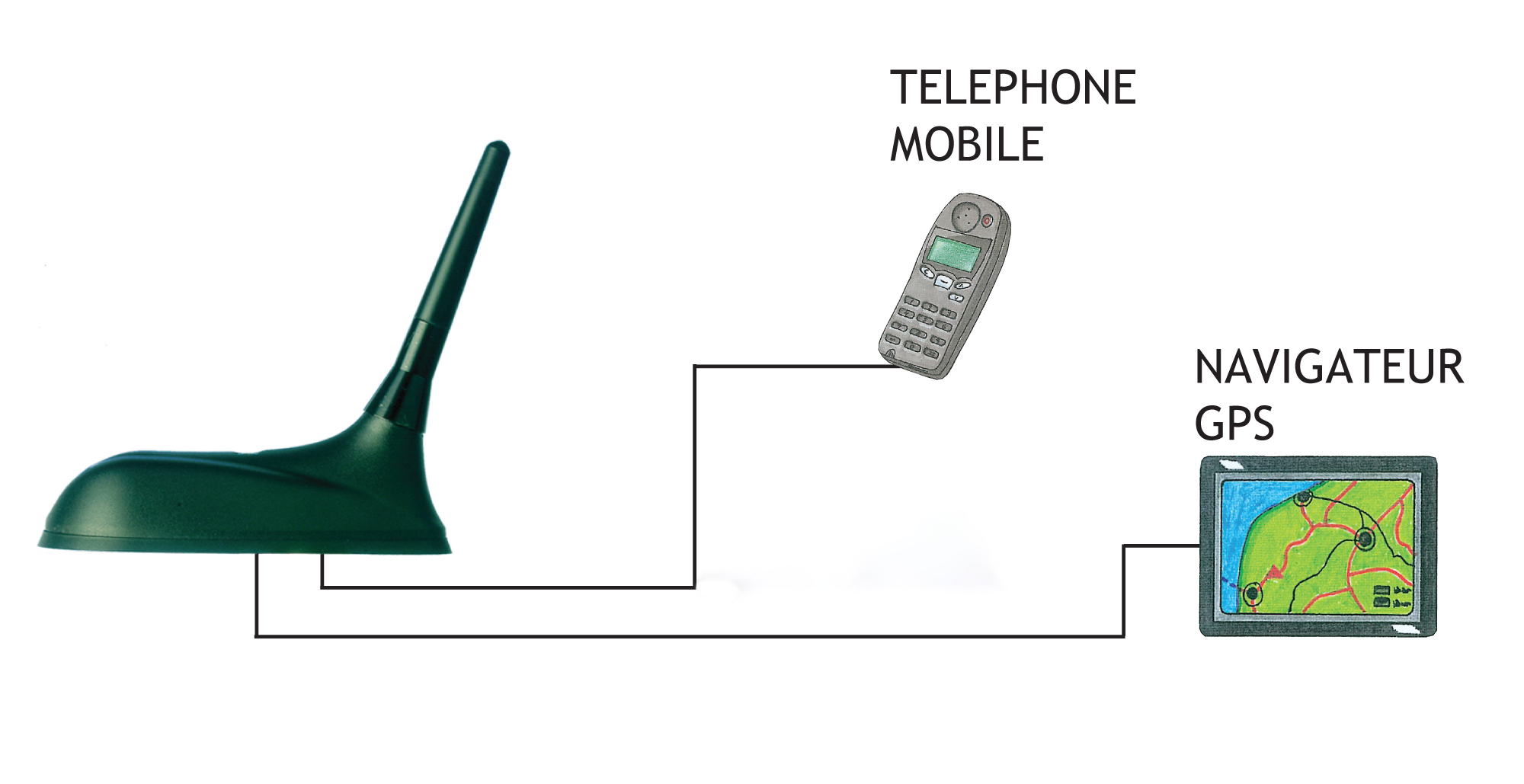

Diagramme de Connexion

GPS C 900 Connection diagram F

Instruction de Montage

GPS C mounting instructions 2 F

N′utilisez pas de mastic sur le joint en caoutchouc ou d′autres endroits.

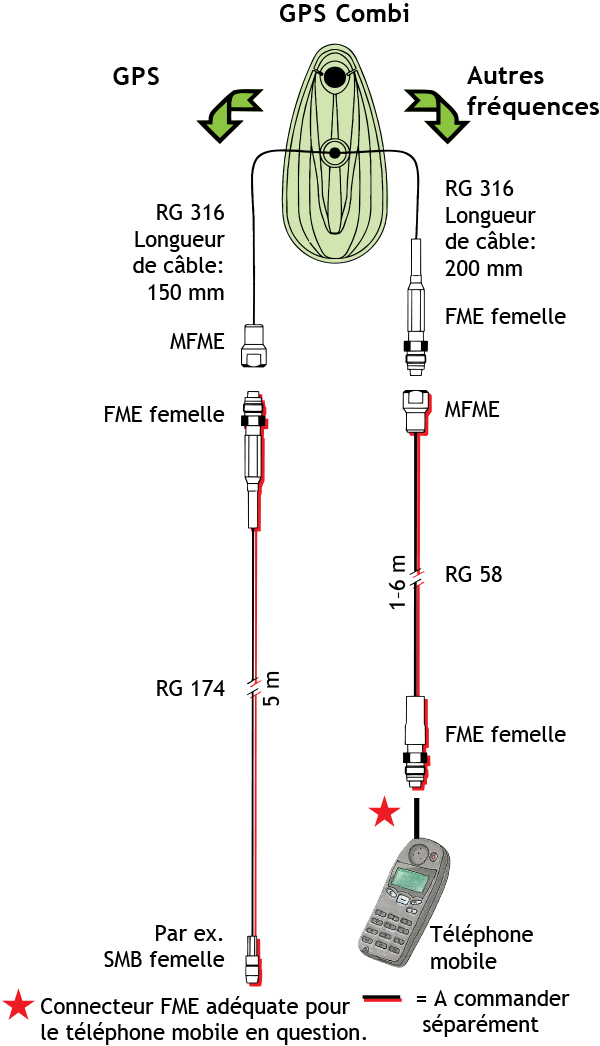

Montage du Cable

GPS C 900 Combi F

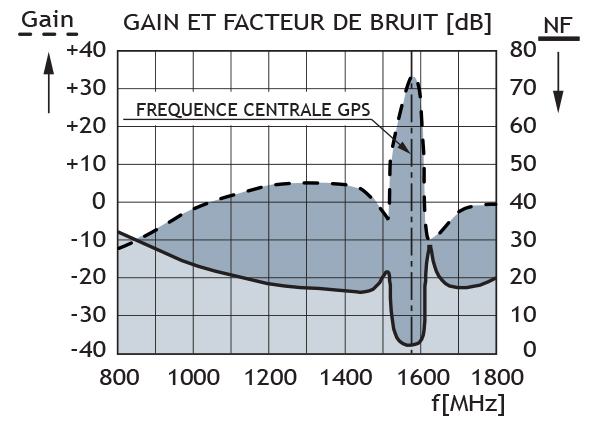

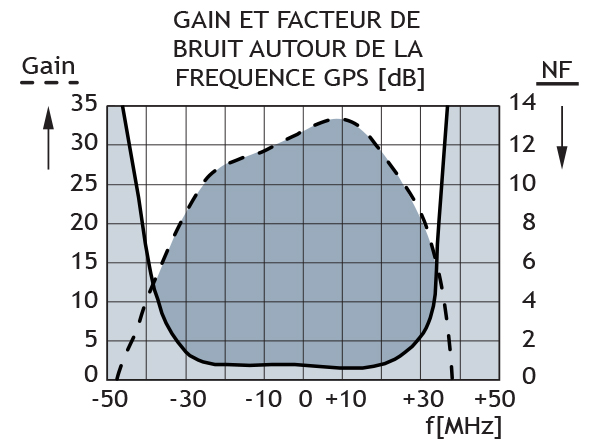

Courbes de Réponse typiques

GPS C resp kurve2 F

GPS C resp kurve1 F

Diagramme de Rayonnement Verrical

GPS C Vertical Radition pattern

Déclaration de Conformité UE et UK

Par la présente, Amphenol Procom déclare que le type de produit GPS-C 900 est en conformité avec la Directive 2014/53/UE de l’UE et
le UK Radio Equipment Regulations 2017 (S.I. 2017 No. 1206).
Le texte intégral de la déclaration de conformité est disponible à:

https://amphenolprocom.com/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-GPS-C-1.pdf
