MU 4-Z/...

Fouet AntennesMU 4-Z/...

Antenne mobile colinéaire 4 dB pour la bande des 450 MHz.

Description

  • Série d’antennes mobiles 4 dB, avec fouets colinéaires en acier inoxydable et rotule.
  • Modèles disponibles avec Z-mount ou MG-mount (magnétique).
  • Choix entre embase Z-mount en acier inoxydable avec connectique FME (sans câble) et embase ZP4-mount avec 4 m de câble prémoulé à l’embase avec connectique FME à l’extrémité.
  • Le modèle MG est livré avec connectique FME sur l’embase (sans câble).
  • Les modèles Z peuvent être livrés en acier chromé noir ou en acier brillant. Les modèles MG sont uniquement disponibles en acier brillant.


Spécifications

Électrique FR
Modèle MU 4-Z/...
Fréquence Modèles entre 380 et 470 MHz
Type D'Antenne Antenne mobile colinéaire en acier inoxydable
Puissance D'Entrée Max. 100 W
Polarisation Verticale
Impédance 50 Ω
ROS ≤ 1.3 à la fréq. de résonance
Bande Passante > 15 MHz @ ROS < 1.5
> 30 MHz @ ROS < 2.5
Gain (EIA RS-329-1) 4 dB
Mécanique FR
Matériaux Fouet : Acier inoxydable et laiton, Brillant/Chromé noir
Embase : Laiton chromé (Brillant ou noir)
Plastique résistant à l’environnement
Acier inoxydable
Couple D'Installation 7.5 ±1 Nm
Couleur Brillante ou noire (voir ci-dessus)
La Taille Environ 590 mm (selon fréquence)
Poids Modèle Z : Environ 230 g
Modèle ZP4 : Environ 370 g
Modèle MG: Environ 930 g
Fixation Trou de 21 mm de diamètre (pour épaisseur de toit de 2mm – 7,5 mm, le trou de montage doit être de 22 mm de diamètre)
Épaisseur De Plaque De Montage Max. 2 mm (modèles jusqu′à 7,5 mm sur demande)

Désignations de commande

Model N ° de produit Description Fréquence
MU 4-MG/s 130000902 380...410 MHz
MU 4-MG/f 130000903 406...430 MHz
MU 4-MG/h 130000904 440...470 MHz
MU 4-MG/l 130000905 420...450 MHz
MU 4-MG/CEL3 130001468 425 - 440 MHz
MU 4-MG/CEL1 130000906 450 - 470 MHz
MU 4-MG/CEL4 Contact for Availability 414 - 430 MHz
MU 4-BZ/f 130001001 BZ-mount avec FME NOIR 406...430 MHz
MU 4-BZP4/f 130000977 BZP4-mount with 4 m cable BLACK 406...430 MHz
MU 4-BZ/h 130001004 BZ-mount avec FME NOIR 440...470 MHz
MU 4-BZP4/h 130000987 BZP4-mount avec 4 m de câble NOIR 440...470 MHz
MU 4-BZ/l 130000997 BZ-mount avec FME NOIR 420...450 MHz
MU 4-BZP4/l 130000993 BZP4-mount avec 4 m de câble NOIR 420...450 MHz
MU 4-BZ/CEL4 130001010 BZ-mount avec FME NOIR 414 - 430 MHz
MU 4-BZ/CEL1 130001000 BZ-mount avec FME NOIR 450 - 470 MHz
MU 4-BZP4/ CEL1 130000988 BZP4-mount avec 4 m de câble NOIR 450 - 470 MHz
MU 4-BZP4/ CEL4 130000989 BZP4-mount avec 4 m de câble NOIR 414 - 430 MHz
MU 4-BZP4/ CEL3 130000991 BZP4-mount avec 4 m de câble NOIR 425 - 440 MHz
MU 4-BZP4/ CEL2 130000996 BZP4-mount avec 4 m de câble NOIR 440 - 455 MHz
MU 4-BZ/s 130000999 BZ-mount avec FME NOIR 380...410 MHz
MU 4-BZP4/s 130000976 BZP4-mount avec 4 m de câble NOIR 380...410 MHz
MU 4-Z/f 130000975 Z-mount avec FME BRILLANT 406...430 MHz
MU 4-ZP4/f 130000978 ZP4-mount avec 4 m de câble BRILLANT 406...430 MHz
MU 4-Z/h 130000983 Z-mount avec FME BRILLANT 440...470 MHz
MU 4-ZP4/h 130000986 ZP4-mount avec 4 m de câble BRILLANT 440...470 MHz
MU 4-Z/l 130000992 Z-mount avec FME BRILLANT 420...450 MHz
MU 4-ZP4/l 130000994 ZP4-mount avec 4 m de câble BRILLANT 420...450 MHz
MU 4-Z/CEL4 130001002 Z-mount avec FME BRILLANT 414 - 430 MHz
MU 4-Z/CEL1 130001003 Z-mount avec FME BRILLANT 450 - 470 MHz
MU 4-ZP4/ CEL1 130001006 ZP4-mount avec 4 m de câble BRILLANT 450 - 470 MHz
MU 4-ZP4/ CEL4 130001007 ZP4-mount avec 4 m de câble BRILLANT 414 - 430 MHz
MU 4-ZP4/ CEL3 130001009 ZP4-mount avec 4 m de câble BRILLANT 425 - 440 MHz
MU 4-ZP4/ CEL2 130001012 ZP4-mount avec 4 m de câble BRILLANT 440 - 455 MHz
MU 4-Z/s 130001015 Z-mount avec FME BRILLANT 380...410 MHz
MU 4-ZP4/s 130001016 ZP4-mount avec 4 m de câble BRILLANT 380...410 MHz
MU 4-MG/CEL2 130001328 440 - 455 MHz
MU 4-BZ/CEL2 130001011 BZ-mount avec FME NOIR 440 - 455 MHz
MU 4-BZ/CEL3 130001005 BZ-mount avec FME NOIR 425 - 440 MHz
MU 4-Z/CEL2 130001466 Z-mount avec FME BRILLANT 440 - 455 MHz
MU 4-Z/CEL3 130001467 Z-mount avec FME BRILLANT 425 - 440 MHz

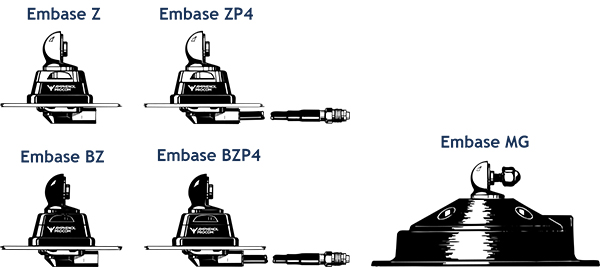

Le fouet est compatible avec toutes les embases ci-dessous

Z BZ ZP4 BZP4 MG Mount F

Les fouets des supports Z / ZP4 et du support MG ne sont PAS compatibles.



Hat screw option:

Kupolskrue blank

Option vis à chapeau (modèles de type Z / ZP4 uniquement): En ajoutant un K à la désignation de l'antenne, l'antenne est livrée avec une vis à chapeau et une clé au lieu de la vis à oreilles.

Installation

Le fouet de l’antenne est constitué d’une section ¼, une self de décalage de phase et une section ½. Le fouet est fixé à

l’embase à l’aide d’une vis papillon et d’une rotule. La rotule ajustable permet d’installer le fouet en position verticale, in

dépendamment de l’angle de base d’installation.

L’embase Z est spécialement adaptée pour le montage sur le toit d’un véhicule grâce à la possibilité de faire l’installation uniquement de l’extérieur. L’antenne peut être installée partout sur le véhicule, et l’embase Z est adaptée pour installation sur le coffre ou l’aile.

Les embases magnétiques MG sont équipées d’un aimant circulaire de large diamètre avec une puissance magnétique très forte. Une couche de silicone sur toute la surface protège le toit du véhicule. Veuillez noter que les fouets Z/ZP4 ne sont pas compatibles avec les fouets MG.



1. Dimensions d'Installation

Z Mount 21 22 38 130 F

2. Procedure D’Installation

Z Mount inst step samlet F

N’utilisez pas de mastic sur le joint en caoutchouc ou d’autres endroits.

3a. Reglage

The antenna is delivered factory-tuned and requires no further tuning.

MU 4 Z Z and ZP4 models

3b. Reglage

MU 4 Z MG models

PLEASE NOTE

Pour raisons de sécurité:
Lors de l’utilisation de la MU 4-MG/..., la vitesse du véhicule ne doit pas être supérieure à 140 km/h.
