Fouet AntennesMH 1-LXR

Antenne mobile ¼ λ pour la bande des 160 MHz

Description

  • Antenne mobile 0 dB, fouet en acier inoxydable conique, chromé noir.
  • Embase LX en acier inoxydable – qualité professionnelle en design élégant et simple
  • Spécialement bien adaptée pour une installation sur le toit.
  • Livrée avec connectique FME (le câble est à commander séparément).
  • Partie flexible dans l’embase permettant d’incliner le fouet (inclinable jusqu’à 15° avec la main).
  • Montage simple, uniquement de l’extérieur (perçage 18 mm)

Spécifications

Électrique FR
Modèle MH 1-LXR
Fréquence Règlage par coupe entre 144 et 175 MHz
(Aussi possible en 175 à 480 MHz)
Type D'Antenne Antenne fouet mobile
Puissance D'Entrée Max. 100 W
Polarisation Verticale
Impédance 50 Ω
ROS ≤ 1,3 à la fréq. de résonance
Bande Passante > 15 MHz à ROS < 2,0
Gain (EIA RS-329-1) 0 dB
Mécanique FR
Matériaux Fouet : Acier inoxydable et laiton
chromé noir
Embase : Acier inoxydable
Laiton
Plastique résistant à l’environnement
Câble Le câble FME est à commander séparément
Couple D'Installation 3.5 Nm max.
Couleur Noire
La Taille Environ 550 mm
Poids Environ 0.052 kg
Fixation Perçage 18 mm

Désignations de commande

Model N ° de produit
MH 1-LXR 130000713

Installation

L’embase LX est spécialement adaptée pour un montage sur toit. Il est conseillé d’installer l’antenne au milieu du toit pour assurer une couverture omnidirectionnelle maximale. L’installation peut se faire avec un perçage de 18 mm de l’extérieur. Avant le lavage automatique du véhicule, il faut enlever le fouet avec une clé 9 mm. Après le lavage, il faut revisser le fouet et serrer avec la clé. L’embase LX contient une partie inclinable (± 15°) qui permet de mettre le fouet en position verticale.

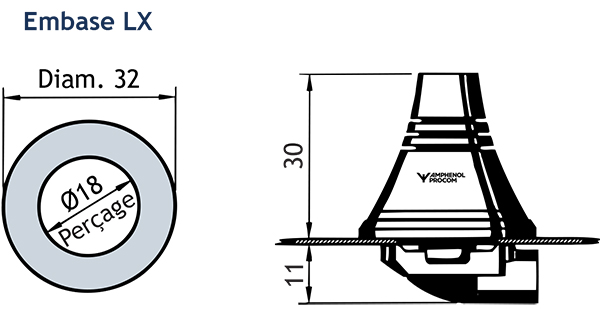

1. Dimensions d'Installation

LX Mount 18 mål F

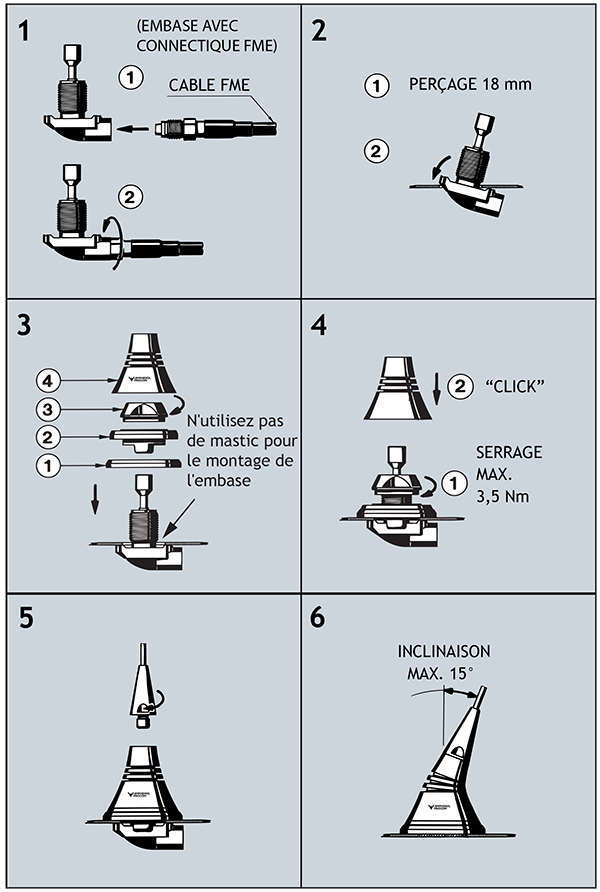

2. Procedure D’Installation

LX Mount inst step samlet F

N'utilisez pas de scellant sur le joint en caoutchouc ou à d'autres endroits.


VEUILLEZ NOTER:

Lors du serrage du filetage (voir dessin 4), il faut vérifier que la clé soit dans la bonne position.

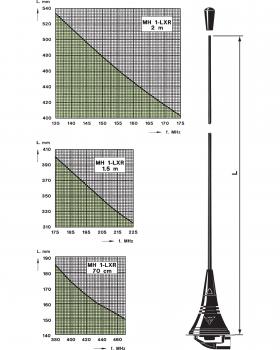

3. Reglage / Conversion des Modeles

L’antenne doit toujours être réglée après installation à l’aide d’un ROS-mètre.

Les abaques ci-dessous vous serviront de guide pour la procédure de coupe.
